El papel de la unidad de filtración de aire en la sala blanca
El papel de la unidad de filtración de aire en la sala blanca
October 24, 2025
sala blanca Están diseñados para cumplir con los distintos requisitos de limpieza de salas blancas, como las clases 100, 1000, 10 000, 100 000, 300 000 e incluso superiores. Por eso FFU han surgido como una valiosa solución a estos desafíos.

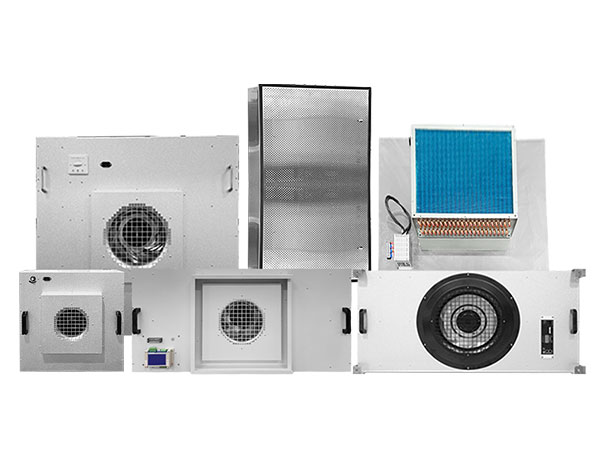

La unidad de filtración de fluidos (FFU) puede abordar eficazmente los desafíos en salas blancas. Sus principales ventajas son las siguientes:
1. Ahorro de espacio: las unidades de tratamiento de aire (FFU) pueden ahorrar espacio y solucionar el problema del acceso limitado para mantenimiento por encima de los techos de las salas blancas.
Dado que las salas blancas de alta calidad requieren campanas de flujo laminar de clase 100 o incluso de clase 10 para cumplir con los requisitos del proceso, se instalan grandes plénums de suministro de aire sobre los techos de las salas blancas. Estos plénums, junto con los conductos de suministro y retorno de aire, ocupan un espacio considerable, lo que limita el acceso para mantenimiento e incluso, en ocasiones, restringe el acceso a las salidas de emergencia.
Al utilizar unidades de filtración de aire (FFU), el techo de la sala blanca se divide en varios módulos, cada uno de los cuales funciona como una FFU. Esto permite realizar ajustes para cumplir con los requisitos de equilibrio de presión del plenum de suministro de aire situado sobre el techo, reduciendo significativamente la altura necesaria del plenum. Además, elimina la necesidad de grandes conductos de suministro y retorno de aire, ahorrando espacio de instalación. Las FFU son especialmente eficaces cuando existen restricciones de altura en el suelo durante proyectos de renovación. Asimismo, están disponibles en diversos tamaños y pueden personalizarse según las dimensiones exactas de la sala blanca. Como resultado, ocupan menos altura en el plenum de suministro de aire, o incluso prácticamente ningún espacio dentro de la sala blanca, lo que permite un mayor ahorro de espacio.
2. Flexibilidad de la FFU: el diseño independiente de la FFU permite realizar ajustes inmediatos, compensando la falta de flexibilidad de las salas blancas y abordando las limitaciones inherentes de los ajustes del proceso de producción.
Las estructuras de las salas blancas suelen construirse con paneles metálicos, y su diseño no puede modificarse una vez construidas. Sin embargo, debido a los constantes cambios en los procesos de producción, el diseño actual de las salas blancas ya no cumple con los nuevos requisitos. Esto conlleva modificaciones frecuentes para las actualizaciones de producto, lo que resulta en un importante desperdicio de recursos económicos y materiales.
Al aumentar o disminuir el número de FFU, la distribución de la sala blanca puede ajustarse localmente para adaptarse a los cambios en el proceso. Además, las FFU cuentan con su propia fuente de alimentación, ventilación e iluminación, lo que supone un ahorro considerable. Esto es prácticamente imposible de lograr con los sistemas de purificación de aire centralizados convencionales.
Dado que las unidades de alimentación rápida (FFU) son autónomas, no están limitadas por su ubicación. Dentro de una sala blanca de gran tamaño, se pueden controlar por zonas según sea necesario. Además, a medida que evolucionan los procesos de producción de semiconductores, la distribución del espacio inevitablemente debe ajustarse en consecuencia. La flexibilidad de las FFU facilita estos ajustes y elimina la necesidad de inversiones adicionales.
3. Menor carga operativa: los sistemas FFU son energéticamente eficientes, eliminando los inconvenientes de los sistemas de suministro de aire centralizados, que a menudo requieren salas de aire acondicionado voluminosas y altos costos operativos para las unidades de aire acondicionado.
Si una sala blanca individual dentro de un edificio de salas blancas más grande requiere un nivel de limpieza superior, se necesitan unidades de suministro de aire centralizadas con altos volúmenes de aire y presiones de ventilador para superar la resistencia en los conductos y la resistencia de los conductos primarios, intermedios y secundarios. filtros de alta eficiencia para cumplir con el nivel de limpieza requerido. Además, una sola falla en un sistema de aire acondicionado centralizado detendría la operación en todas las salas blancas que dependen de esa unidad.
Aunque la inversión inicial en FFU es mayor que la de la ventilación por conductos, sus excelentes características de ahorro energético y la ausencia de mantenimiento hacen que las FFU sean más populares.
