Un compacto Filtro de banco V Se logra una eficiencia F7–F9 con una menor caída de presión mediante la disposición de los paquetes de medios filtrantes plisados en una geometría en forma de V. Esta configuración multiplica la superficie efectiva, lo que reduce la velocidad del flujo de aire y la resistencia aerodinámica, a la vez que mantiene una alta capacidad de retención de polvo en espacios reducidos dentro de las unidades de tratamiento de aire (UTA).
Este artículo examina los principios aerodinámicos y estructurales de los filtros en V, compara su rendimiento técnico con los filtros de bolsillo tradicionales y describe pautas de integración específicas para aplicaciones industriales. Unidades de tratamiento de aire (UTA). Esta guía técnica completa está escrita para sistema HVAC Diseñadores, gestores de instalaciones de salas blancas y responsables de compras B2B que buscan lograr un ahorro energético sostenible en la filtración de aire comercial e industrial.
En los filtros de aire planos tradicionales, la superficie de filtración está estrictamente limitada por las dimensiones físicas del conducto o del marco de montaje del filtro. Para lograr una mayor eficiencia de filtración de partículas (como los grados F7, F8 o F9), se debe utilizar un medio filtrante más denso. Esta mayor densidad limita inherentemente el flujo de aire, creando una alta resistencia inicial (caída de presión) que requiere que el ventilador de suministro de la unidad de tratamiento de aire consuma mucha más energía eléctrica.

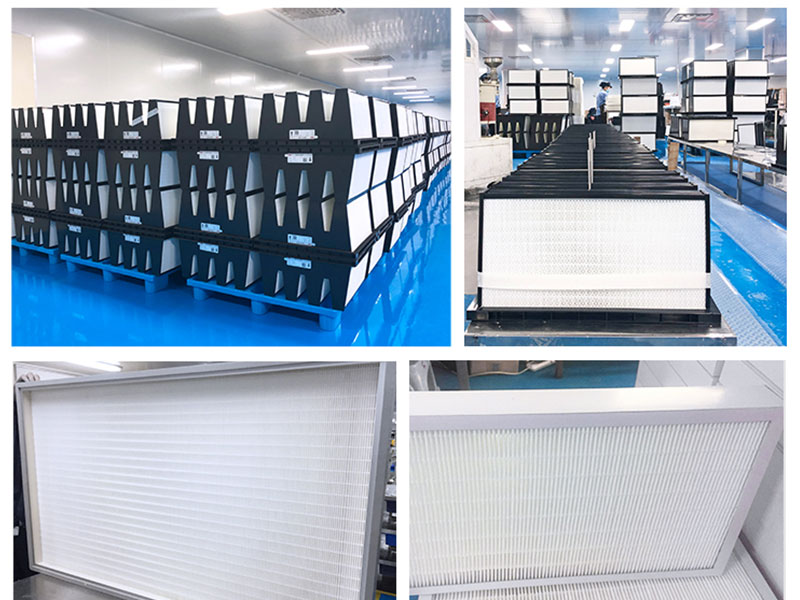

La geometría en V —a veces denominada filtro de cabecera, compacto o multidiédrico rígido— sortea esta limitación física mediante una geometría avanzada. Al montar varios paquetes de medios filtrantes miniplisados (normalmente dispuestos en configuraciones de 2V, 3V, 4V o 5V) en ángulos agudos dentro de un marco rígido y profundo, la superficie de filtración efectiva se amplía drásticamente.
Para comprender la base matemática y física de esta ventaja, analizamos la relación entre el flujo de aire volumétrico (Q), el área de superficie de filtración efectiva (A) y la velocidad de la superficie del medio (Vm):
Vm = Q / A
Cuando el área de filtración efectiva (A) se multiplica por un factor de tres a cinco manteniendo las mismas dimensiones de montaje, la velocidad a la que el aire pasa a través del medio filtrante (Vm) disminuye proporcionalmente. Según la ley de Darcy para el flujo de fluidos a través de medios porosos, la caída de presión (ΔP) a través de un filtro limpio es directamente proporcional a la velocidad del aire en la superficie del medio.
Al reducir drásticamente Vm, el filtro en V mantiene una caída de presión inicial extraordinariamente baja, a menudo inferior a 90 Pa incluso con caudales nominales elevados de 3400 m³/h (2000 CFM). Esta reducción de la resistencia conlleva directamente un menor consumo de energía del motor del ventilador, mientras que la mayor superficie distribuye el polvo capturado de forma más uniforme, evitando la acumulación rápida de residuos y duplicando la vida útil del filtro.
Parámetro técnico | Filtro compacto KLC V-Bank (grado F8) | Filtro de bolsillo/bolsa estándar (grado F8) | Impacto operativo y financiero |
Flujo de aire nominal | 3.400 m³/h (2.000 CFM) | 3.400 m³/h (2.000 CFM) | Pruebas de referencia estándar. |
Área de medios efectiva | 18,5 m² | 9,2 m² | Duplicar la superficie del medio filtrante reduce la tensión física sobre las fibras. |
Caída de presión inicial | 95 Pa | 145 Pa | Reducción del 34,5% en la resistencia inicial. |
Resistencia final recomendada | 300 Pa | 250 Pa | El sistema V-bank soporta una mayor presión sin colapsar. |
Capacidad de retención de polvo (DHC) | 650 g | 320 g | Incremento de más del 100% en la capacidad de almacenamiento de polvo. |
Vida útil promedio | 18–24 meses | 8–12 meses | Reduce a la mitad la frecuencia de reemplazo y los costos de mano de obra. |
Dimensiones (Ancho x Alto x Profundidad) | 610 × 610 × 292 mm | 592 × 592 × 600 mm | El sistema V-bank es más de un 50 % más corto, lo que reduce el espacio que ocupa la unidad de tratamiento de aire (UTA). |
Rigidez de la carcasa y el marco | Estructura rígida de ABS o acero galvanizado | Cabecera flexible con bolsillos sintéticos | El sistema V-bank elimina el aleteo del medio filtrante y la derivación de polvo. |
Costo energético anual estimado | 185 dólares estadounidenses por unidad al año. | 295 dólares estadounidenses por unidad al año. | Ahorra aproximadamente 110 dólares estadounidenses por cada filtro al año. |
Al integrar filtros en V en una unidad de tratamiento de aire (UTA), los diseñadores deben evaluar varias limitaciones físicas y aerodinámicas críticas:
Velocidad y capacidad del flujo de aire: Un filtro compacto estándar de tipo V de 610 × 610 × 292 mm (24 × 24 × 12 pulgadas) está optimizado para volúmenes de aire que van desde 2500 m³/h hasta 4000 m³/h. Operar por encima de este rango provoca turbulencias dentro de los canales en forma de "V", lo que genera un aumento pronunciado y no lineal de la caída de presión.
Presión estática externa (PEE): Los diseñadores deben asegurarse de que el ventilador de suministro pueda superar la resistencia inicial acumulada de todas las etapas de filtración (primaria, intermedia y terminal) manteniendo el caudal de aire previsto. La selección de filtros en V de baja resistencia preserva la presión estática, lo que permite el uso de motores de ventilador más pequeños y menos ruidosos.
Dimensiones y profundidad: Las unidades de tratamiento de aire (UTA) compactas modernas priorizan la longitud del gabinete. Los filtros de bolsillo requieren entre 600 y 900 mm de profundidad para que las bolsas se inflen completamente. En cambio, los filtros en V tienen una profundidad fija y rígida de tan solo 292 mm, lo que reduce el tamaño total del gabinete de la UTA y, por consiguiente, los costos estructurales de la sala limpia.
Compatibilidad de bastidores: Los filtros KLC V-bank están equipados con una brida de cabezal de 25 mm o 20 mm, lo que los hace totalmente compatibles con los bastidores de sujeción universales estándar y las guías de filtro de carga frontal o lateral en los diseños de UAT existentes.
Recomendamos encarecidamente instalar un manómetro de presión diferencial de alta precisión, como un manómetro Magnehelic, en cada etapa de filtración de la UAT. - Registro de referencia: Anote la caída de presión inicial cuando el filtro es nuevo y el ventilador funciona al caudal volumétrico de diseño. Para un filtro KLC F8 V-bank, esto suele ser de 90 a 100 Pa. - Progresión monitorizada: A medida que se acumulan partículas, la resistencia aumentará lentamente. - Límite económico: El límite de reemplazo económico se alcanza aproximadamente a 2,5 veces la resistencia inicial, normalmente alrededor de 250-300 Pa. - Penalización por coste energético: Más allá de 300 Pa, la curva de potencia del ventilador aumenta bruscamente. El coste de la energía eléctrica adicional necesaria para forzar el aire a través del filtro obstruido supera rápidamente el coste amortizado de la compra e instalación de un nuevo elemento filtrante.
•Clasificación de eficiencia: Disponibles en grados estándar F7 (ePM2.5 70%), F8 (ePM1 70%) y F9 (ePM1 85%), conforme a las normas EN1822 e ISO 16890.
•Composición del material: Material de microfibra de vidrio de alta densidad, depositado en húmedo. Este material, del grosor del papel, se pliega con separadores termofusibles computarizados para mantener un espaciado preciso entre los pliegues y eliminar las zonas muertas estructurales.

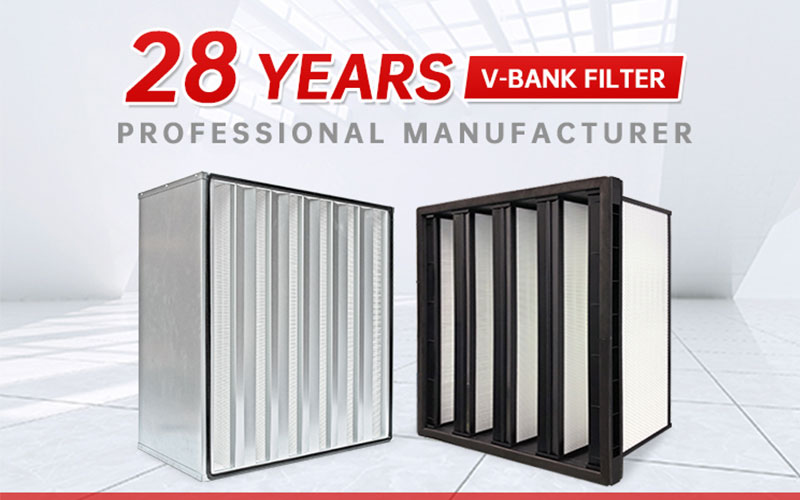

•Configuraciones del bastidor: Los clientes pueden elegir entre hierro galvanizado de alta resistencia (GI), aleación de aluminio anodizado o plástico ABS de alto impacto. El modelo de plástico ABS es totalmente incinerable, lo que simplifica la eliminación de residuos peligrosos.
•Integridad del sellador y la junta: El sellador continuo de poliuretano une firmemente los paquetes de medios filtrantes al marco, garantizando la ausencia total de fugas. Se aplican juntas de neopreno de celda cerrada o de poliuretano continuo a la brida del cabezal para garantizar un montaje hermético.
Sí, los filtros KLC V-bank están diseñados con bridas de cabezal estándar de 20 mm o 25 mm que se adaptan perfectamente a los mismos marcos de sujeción universales que se utilizan para los filtros de bolsillo. La instalación de filtros V-bank en su sistema no requiere modificaciones estructurales en la unidad de tratamiento de aire (UTA), lo que permite ahorrar espacio de inmediato y reducir la resistencia inicial al flujo de aire.
Un aumento repentino en la caída de presión suele indicar una etapa de prefiltración inadecuada. Si el prefiltro primario de grado G4 está roto, obstruido o saturado, las partículas de polvo atmosférico de gran tamaño se depositarán directamente sobre el medio filtrante de microvidrio fino del banco V, sellando prematuramente sus microporos. El mantenimiento regular de los prefiltros es esencial para garantizar una vida útil de 24 meses del banco V.
La microfibra de vidrio aplicada en húmedo mantiene una eficiencia de filtración mecánica muy estable durante toda su vida útil. En cambio, muchos medios poliméricos sintéticos dependen de una carga electrostática (electreto) para alcanzar clasificaciones F7-F9. Una vez que esta carga se disipa debido a la humedad y la acumulación de polvo fino, la eficiencia de filtración de los medios sintéticos puede degradarse significativamente, mientras que la fibra de vidrio se mantiene constante.
Un manómetro Magnehelic mide la diferencia de presión en tiempo real a través del banco de filtros. En lugar de adivinar los intervalos de reemplazo, los operadores pueden sustituir los filtros en el punto óptimo termodinámico (normalmente entre 250 y 300 Pa para filtros F8). Esto evita un consumo excesivo de energía del ventilador y, al mismo tiempo, previene el reemplazo prematuro de filtros que están perfectamente limpios.
Estos números representan la cantidad de ángulos diedros (formas en V) integrados en el marco estándar de 610 mm de ancho. La configuración 4V es el estándar industrial, ya que equilibra una gran superficie de filtración con amplios canales de aire. La configuración 5V ofrece aún más superficie de filtración, pero puede restringir ligeramente el flujo de aire a velocidades frontales extremadamente altas, mientras que la configuración 3V está optimizada para aplicaciones con alta carga de polvo.
Por supuesto. KLC utiliza plástico ABS virgen especializado de alto impacto con refuerzo de fibra de vidrio. Este material está diseñado para soportar velocidades de aire continuas de hasta 3,0 m/s y presiones diferenciales superiores a 1000 Pa. Además, el ABS es totalmente inoxidable y resistente a la corrosión, lo que lo hace ideal para entornos de salas blancas húmedas.
No, los filtros de alta eficiencia F7–F9 de tipo V no se pueden lavar ni limpiar. La matriz de microfibra de vidrio se basa en delicados mecanismos de retención mecánica que se destruyen permanentemente con agua, detergentes o aire comprimido a alta presión. Intentar limpiar estos filtros provocará la rotura de las fibras, lo que conllevará una fuga de polvo catastrófica.
Los filtros KLC V-bank reducen directamente el consumo energético de los sistemas de climatización al mantener una baja caída de presión promedio durante toda su vida útil. Dado que los sistemas de climatización representan hasta el 40 % del consumo energético de un edificio, la actualización a filtros V-bank de bajo consumo energético ayuda a obtener puntos en la categoría de Energía y Atmósfera (EA) de LEED y otros marcos de construcción sostenible.
La optimización de las operaciones de HVAC en salas blancas y entornos comerciales requiere un equilibrio entre la eficiencia de la filtración y los costos de energía operativa. Al pasar de los filtros de bolsillo tradicionales de alta resistencia a configuraciones avanzadas compactas en V, las instalaciones pueden lograr reducciones de dos dígitos en el consumo de energía del ventilador, al tiempo que duplican la capacidad de retención de polvo. Esta mejora aerodinámica reduce el costo total de propiedad y acorta los ciclos de reemplazo. Para obtener soluciones de HVAC personalizadas para salas blancas y asistencia técnica, explore la gama completa de filtros enKLC Internacional.
