La elección entre un ducha de aire y un caja de pase Depende de la fuente de contaminación: las duchas de aire descontaminan al personal que ingresa a las salas blancas, mientras que las cajas de transferencia trasladan los materiales. Para cumplir con el Anexo 1 de las GMP de la UE y las normas ISO, las instalaciones de alta calidad deben implementar ambos sistemas simultáneamente.
Este artículo cubre las distinciones operativas, los requisitos reglamentarios según el Anexo 1 de las GMP de la UE, 10 escenarios B2B del mundo real, un diagrama de flujo de decisiones basado en texto y un análisis detallado del costo total de propiedad (TCO). Arquitectos de diseño de salas limpias, Sistema de climatización (HVAC) Los consultores, los directores de control de calidad y los responsables de compras deberían leer esta guía.
En cualquier sala limpia, dos vectores principales introducen partículas: los operarios y los materiales (materias primas, herramientas y embalajes). Comprender cómo aislar estos vectores es fundamental para un diseño eficaz de control de la contaminación.
•El vector humano (lluvia de aire):Los seres humanos son generadores de partículas dinámicos y altamente activos. Cada minuto, un operario de sala limpia desprende decenas de miles de células cutáneas, fragmentos de cabello y partículas cosméticas. Incluso con trajes especializados para salas limpias, la fricción provoca que las prendas desprendan fibras sintéticas. El sistema Air Shower está diseñado específicamente para mitigar este problema. Al someter a los operarios a corrientes de aire de alta velocidad filtradas por HEPA (25 m/s), elimina las fibras sueltas y el polvo de la superficie de los trajes antes de que entren en la zona limpia.

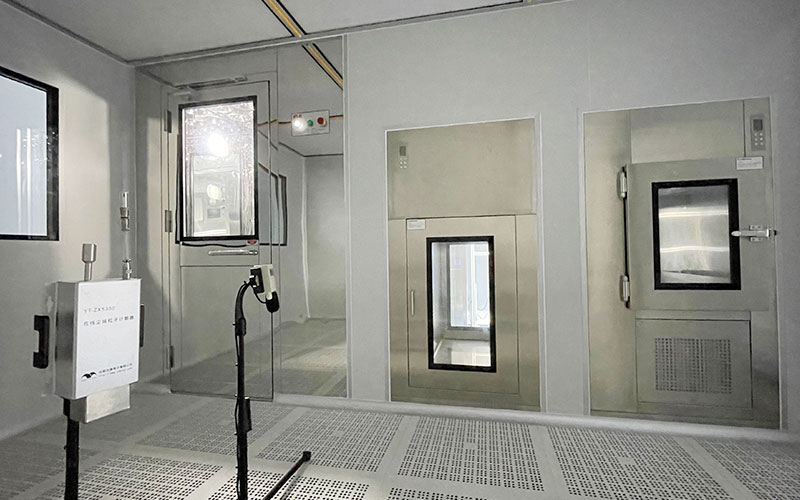

•El vector material (caja de paso):Los materiales no desprenden piel ni pelo de forma activa, pero su embalaje, palés y superficies acumulan altas concentraciones de polvo ambiental durante el almacenamiento y el transporte. Además, el paso de materiales a través de las puertas de acceso para personal supone un grave riesgo operativo. Esto provoca que dichas puertas permanezcan abiertas durante periodos prolongados, interrumpiendo las cascadas de presión y permitiendo que el aire no tratado evite la esclusa de aire. La caja de transferencia soluciona este problema mediante una pequeña cámara de transferencia interconectada. Permite trasladar materiales entre salas con diferentes niveles de limpieza sin necesidad de abrir las puertas principales de acceso para personal, preservando así los diferenciales de presión y aislando el polvo transportado por los materiales.
Estos dos sistemas son altamente especializados y resuelven problemas de ingeniería completamente diferentes; son complementarios, nunca intercambiables.
Para los fabricantes de productos farmacéuticos, dispositivos médicos estériles y biotecnología avanzada, el cumplimiento del Anexo 1 de las GMP de la UE (Fabricación de medicamentos estériles) es legalmente vinculante. El Anexo 1 revisado introduce requisitos estrictos para las esclusas de aire de personal y materiales:
Secciones 4.10 y 4.11 (Esclusas de aire):La normativa exige que el acceso de personal y materiales a zonas limpias se realice a través de esclusas de aire independientes. Especifica explícitamente que las esclusas deben tener puertas con enclavamiento para evitar la apertura simultánea de ambas, preservando así la cascada de presión.
Sección 4.12 (Transferencia de material):Se especifica que los pasamuros y las compuertas de transferencia de materiales deben diseñarse y utilizarse para evitar la contaminación de la sala limpia de mayor grado. Para la transferencia a salas limpias de grado A o grado B, el Anexo 1 recomienda encarecidamente el uso de cajas de transferencia dinámicas equipadas con filtración HEPA activa, flujo de aire unidireccional y ciclos de desinfección automatizados.
Vestimenta del personal (Sección 7):Sugiere que la limpieza física y la eliminación de partículas (como la que proporcionan las duchas de aire) son componentes de apoyo fundamentales en el proceso de validación de la indumentaria.
Los diseñadores de instalaciones B2B deben encontrar un equilibrio entre el cumplimiento normativo, el riesgo de contaminación y los presupuestos a la hora de seleccionar una configuración.
Parámetro de ingeniería | Opción 1: Solo buzón de pases | Opción 2: Solo ducha de aire | Opción 3: Ducha de aire y caja de paso. |
Objetivo principal | Materiales/herramientas solamente | Solo personal | Tanto el personal como los materiales |
Costo de capital típico | Bajo (entre 1.500 y 4.000 dólares) | Moderado (entre 4.500 y 10.000 dólares) | Alto (entre $6,000 y $15,000 o más en total) |
Costo de mantenimiento anual | Muy bajo (<$200) | Moderado (entre 300 y 800 dólares) | Moderado-Alto (entre 500 y 1000 dólares) |
Estabilidad de la presión en salas blancas | Excelente (mínimas fugas en la puerta) | Malo (si los materiales pasan por las puertas) | Perfecto (aislamiento total de la presión) |
Riesgo de contaminación humana | Alto (los vestidos no están pre-barridos) | Baja (las batas se barren a 25 m/s) | Insignificante (máxima seguridad) |
Riesgo de contaminación del material | Baja (transferencia de material aislada) | Alto (materiales transportados a través de las puertas) | Insignificante (máxima seguridad) |
Grado recomendado para salas blancas | Clase ISO 8 (solo para salas con turbulencias) | Áreas de procesos no críticos | Clase ISO 5–7 / Grado GMP A–C |
Utilice la matriz de decisiones de ingeniería que aparece a continuación para identificar el equipo exacto que necesita para su proyecto.
Línea de llenado/acabado farmacéutico aséptico (grado GMP A/B):Ducha de aire y caja de paso dinámica. Los operadores deben pasar a través de una ducha de aire de acero inoxidable 304 con enclavamiento de doble puerta. Los materiales deben ingresar a través de una caja dinámica H14. Caja de paso con filtro HEPA Incorpora puertos de esterilización VHP (peróxido de hidrógeno vaporizado) integrados.
Área de litografía de semiconductores (Clase ISO 3/5):Ducha de aire y caja de paso dinámico. Se requieren duchas de aire de alta velocidad con barras ionizadoras integradas para neutralizar la electricidad estática en los trajes de protección. Las obleas deben pasar por una caja de paso dinámico con protección ESD y ventiladores de vibración ultrabaja.
Línea de envasado de alimentos secos (Clase ISO 8):Ducha de aire y caja de transferencia estática. La ducha de aire elimina el polvo de harina o azúcar de los operarios. Los rollos de cartón para embalaje se transfieren a través de una caja de transferencia estática estándar con lámparas UV-C integradas para destruir las esporas de levadura y moho.
Laboratorio de bioseguridad animal (BSL-3):Ducha de aire (descontaminación) y caja de paso hermética. La ducha de aire actúa como barrera de descontaminación de emergencia. Los materiales deben pasar por una caja de paso especializada y herméticamente sellada, equipada con esterilización por autoclave o nebulización con biocida.
Farmacia de preparación de medicamentos en hospitales (USP 797/800):Ducha de aire y caja de paso dinámico de presión negativa. Para evitar la exposición a fármacos oncológicos peligrosos, los operarios utilizan una ducha de aire localizada, mientras que los materiales pasan a través de una caja de paso dinámico diseñada con contención por presión negativa.
Ensamblaje de pantalla plana (Clase ISO 6):Tanto el sistema de ducha de aire como el de transferencia dinámica se utilizan en túneles de ducha de aire para varias personas. Los sustratos de vidrio se transfieren mediante cajas de transferencia dinámicas con transportadores de rodillos especializados.
Laboratorio de I+D de Materiales de la Universidad (Clase ISO 7):Ducha de aire y caja de transferencia estática. Una ducha de aire estándar de acero inoxidable SUS 304, económica y diseñada para investigadores, combinada con una cabina de transferencia estática estándar para el trasvase de productos químicos y sustratos.
Moldeo por inyección de dispositivos médicos (Clase ISO 8):Caja de transferencia y ducha de aire estándar. La ducha de aire estándar facilita el tránsito del personal. Los insertos de moldes y las resinas plásticas en bruto entran a través de una caja de transferencia montada en el suelo para acomodar las cargas de la transpaleta.
Mecanizado de precisión aeroespacial (Clase ISO 7):Ducha de aire para carga y ducha de aire estándar. Los componentes estructurales de aluminio grandes y pesados requieren una ducha de aire para carga de doble puerta con rieles de piso reforzados. Los operadores utilizan una ducha de aire independiente y exclusiva para el personal.
Planta de formulación de cosméticos (Clase ISO 8):Ducha de aire y caja de paso estática. La ducha de aire controla el moho y las levaduras presentes en el aire provenientes de la ropa del personal. Los ingredientes y los frascos ingresan a través de una caja de paso estática de acero inoxidable equipada con lámparas UV-C de alta intensidad.
Los compradores B2B deben evaluar los equipos de salas limpias más allá del precio de compra inicial. La siguiente tabla analiza los costos típicos del ciclo de vida de 5 años de KLC-Duchas de aire y cajas de paso diseñadas a medida.
•Gastos de capital (CapEx):Una ducha de aire KLC de alta calidad cuesta entre 4500 y 8000 dólares, mientras que una caja de paso estática oscila entre 1200 y 2500 dólares. Una caja de paso dinámica con filtro HEPA tiene un precio promedio de entre 3000 y 5500 dólares.
•Consumo de energía:Las duchas de aire KLC utilizan motores de alta eficiencia que funcionan únicamente durante el ciclo de soplado de 15 segundos, lo que resulta en costos mínimos de electricidad (aproximadamente $50–$100/año). Las cajas de paso dinámicas utilizan ventiladores EC continuos de baja potencia, con un costo de electricidad de alrededor de $80–$150/año.
•Reemplazo de filtros:Las duchas de aire requieren limpieza/sustitución del prefiltro cada 2 meses (20 $) y sustitución del filtro HEPA cada 3 años (300 $). Las cajas de paso dinámico requieren sustitución del filtro HEPA cada 2 o 3 años (200 $). Las cajas de paso estático no tienen filtros de aire y solo requieren sustitución de la lámpara UV cada 12 meses (50 $).
•Validación y recertificación:Las pruebas anuales de integridad del PAO y la calibración de la velocidad del aire cuestan aproximadamente 150 dólares por unidad.
No. Si bien una cabina de transferencia cuenta con lámparas UV-C o filtración HEPA dinámica, se trata de una cámara pequeña y cerrada diseñada exclusivamente para la transferencia de material inanimado. La ropa de sala limpia debe descontaminarse mientras la usa la persona, lo que requiere el chorro de aire multidireccional de alto volumen y alta velocidad de una ducha de aire. Intentar descontaminar la ropa dentro de una cabina de transferencia es físicamente imposible e incumple los protocolos de entrada de las Buenas Prácticas de Fabricación (BPF) y la norma ISO.
Sí. El Anexo 1 de las GMP de la UE exige estrictamente que cualquier esclusa de aire o trampilla de transferencia que dé servicio a una sala limpia disponga de un sistema de enclavamiento para impedir que ambas puertas se abran simultáneamente. Este es un requisito fundamental para mantener la cascada de presión de aire entre los diferentes grados de la sala limpia y para evitar que el aire ambiente sin tratar entre directamente en la zona limpia.

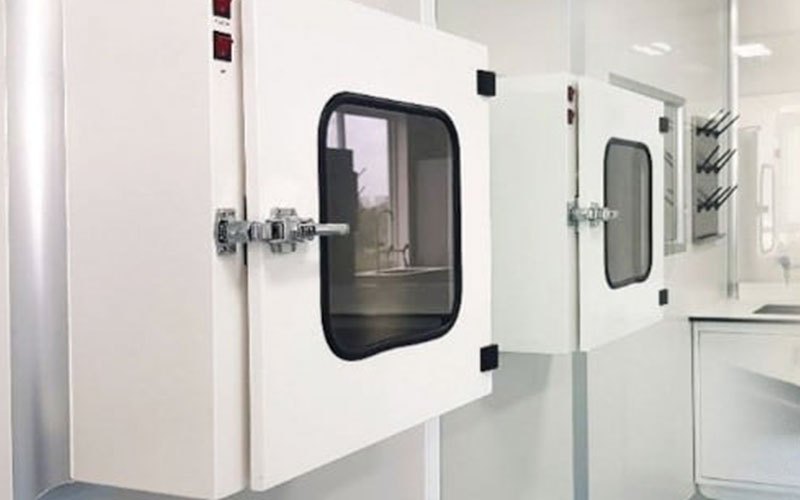

Una caja de transferencia estática es una cámara sin ventilación que se utiliza para transferir materiales entre dos salas de clases de limpieza similares. Su funcionamiento se basa exclusivamente en el aislamiento físico y en lámparas UV-C. Una caja de transferencia dinámica incorpora un ventilador integrado y un filtro HEPA que hace circular continuamente aire laminar limpio en su interior. Actúa como una esclusa de aire activa, eliminando el 99,99 % de las partículas en suspensión y manteniendo una presión positiva, necesaria para las transferencias a zonas de Grado A o Grado B.
Aunque la norma ISO 14644-1 no lo exige estrictamente, se recomienda encarecidamente instalar una ducha de aire en una sala limpia ISO Clase 8 para instalaciones con alto tránsito de personal. Esta ducha actúa como una barrera psicológica que refuerza los protocolos de la sala limpia, a la vez que elimina físicamente las fibras de ropa y la pelusa más pesadas antes de la entrada, lo que reduce drásticamente la carga de polvo en los filtros HEPA del techo y prolonga su vida útil.
Una caja de transferencia con filtro HEPA (dinámico) mantiene diferenciales de presión gracias a un diseño de flujo de aire equilibrado y juntas de puerta herméticas. Al cerrarse, las juntas de silicona sellan la cámara. El ventilador interno aspira el aire a través de un prefiltro, lo impulsa a través de un filtro HEPA H14 hacia la cámara y lo expulsa mediante compuertas ajustables. Esto crea una barrera interna de presión positiva que iguala o supera la presión de la sala de mayor calidad, evitando la migración de aire entre salas durante los traslados.
La omisión de una ducha de aire en una sala limpia ISO Clase 5 o Clase 6 provoca una rápida acumulación de partículas en las superficies de trabajo y los productos. Sin la limpieza física del sistema de aire, los operarios transportan cabello, células de la piel y fibras de la ropa directamente a la zona limpia. Esto aumenta drásticamente la tasa de rechazo de productos, contamina obleas electrónicas sensibles o productos farmacéuticos estériles y obliga al sistema principal de climatización a trabajar más, lo que provoca una rápida obstrucción y la sustitución prematura de los costosos filtros HEPA del techo.
La elección depende del tamaño de los artículos que se transfieren. Una ducha de aire estándar está diseñada para el acceso individual de personal. Una ducha de carga cuenta con una entrada más amplia de doble puerta (a menudo con puertas correderas automáticas o cortinas de tiras de PVC) y un suelo liso y reforzado sin umbral inferior. Este diseño permite que transpaletas pesadas, carros de equipo grandes y materiales voluminosos se desplacen directamente a través de la cámara de soplado de aire a alta velocidad.
El mantenimiento clave incluye: limpieza semanal del interior de acero inoxidable con IPA al 70%; inspección mensual del mecanismo de bloqueo de la puerta para garantizar que ambas puertas no se puedan abrir simultáneamente; medición semestral de la velocidad del flujo de aire laminar (que debería rondar los 0,45 m/s); y prueba anual de aerosoles PAO del filtro HEPA para verificar que no haya fugas en el medio filtrante ni derivaciones en la junta.
KLC minimiza el costo total de propiedad mediante ingeniería de alta eficiencia. Nuestras duchas de aire incorporan sensores fotoeléctricos inteligentes que activan los ventiladores de alta potencia solo cuando detectan la presencia de un operador, lo que permite ahorrar electricidad. Utilizamos motores de ventilador EC de alta fiabilidad en nuestras cajas de transferencia dinámicas, que consumen hasta un 50 % menos de energía que los motores de CA estándar. Además, nuestros sistemas de filtración de doble etapa utilizan prefiltros lavables de bajo costo para maximizar la vida útil de nuestros filtros HEPA H14 de primera calidad.
Sí. Los controladores PLC avanzados de KLC están equipados con terminales Modbus o de contacto seco que permiten que nuestras duchas de aire y cajas de transferencia se conecten directamente al sistema central de gestión de edificios (BMS) de su instalación. Esto posibilita la monitorización en tiempo real de las caídas de presión de los filtros, el estado de apertura/cierre de las puertas, las alarmas de enclavamiento y el funcionamiento de los ventiladores directamente desde su sala de control central.
Una estrategia eficaz de control de la contaminación en salas blancas debe abordar tanto las partículas transportadas por el personal como las transportadas por los materiales. Mediante la implementación de las duchas de aire de alta velocidad de KLC para los operarios y las cajas de transferencia dinámicas con filtro HEPA para el trasvase de materiales, sus instalaciones pueden garantizar el cumplimiento total del Anexo 1 de las GMP de la UE y las normas ISO.
