A Sistema de climatización para salas blancas Debe utilizarse un diseño de filtración progresivo de tres etapas, que comprende filtros primarios, intermedios y terminales, para evitar la obstrucción prematura de los costosos filtros terminales. HEPA/ULPA Los filtros protegen las bobinas críticas de intercambio de calor y permiten lograr un control constante y energéticamente eficiente de la contaminación del aire que cumple con las normas ISO 14644.
Esta entrada de blog explora la mecánica física y los beneficios financieros de la filtración progresiva multietapa en sistemas de climatización de salas blancas. Incluye una comparación detallada de costes entre la filtración de dos y tres etapas y describe configuraciones específicas para cada sector. Este artículo está dirigido a ingenieros mecánicos, gestores de instalaciones de salas blancas y directores de operaciones industriales B2B.

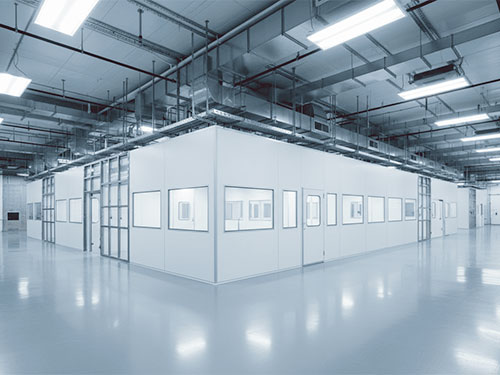

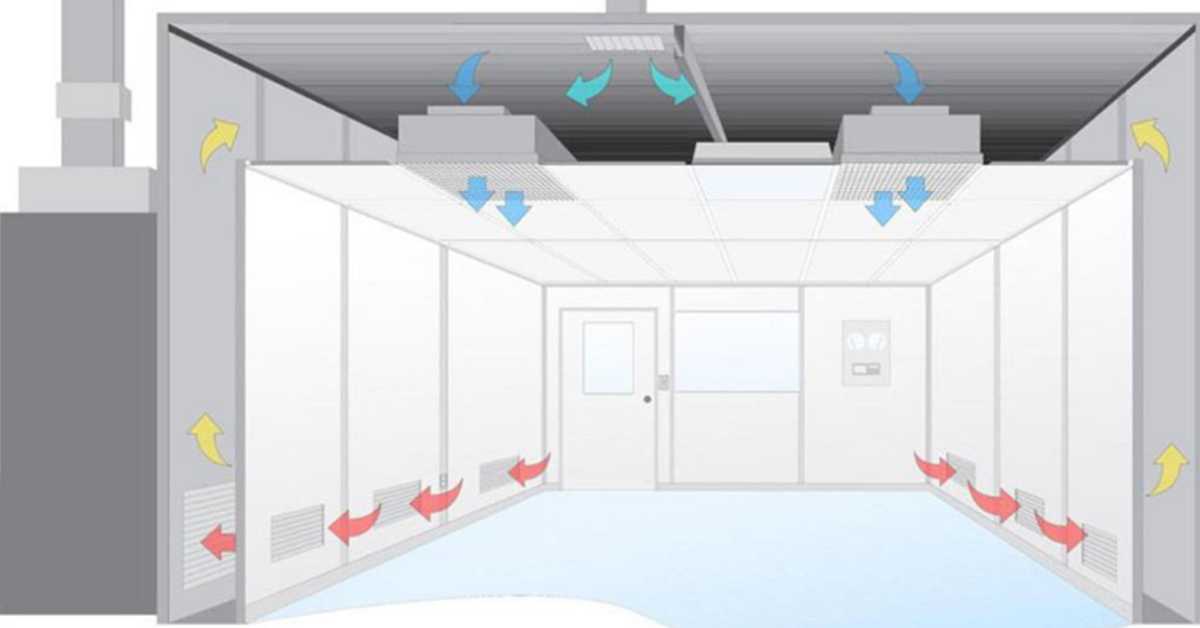

La purificación del aire en salas blancas no es un proceso de una sola pasada; se trata de un proceso de reducción progresiva y altamente especializado. Intentar filtrar el aire ambiente sin tratar hasta alcanzar los niveles de una sala blanca utilizando un solo filtro HEPA es matemáticamente y estructuralmente imposible sin provocar una falla inmediata del sistema. En cambio, los sistemas de climatización de salas blancas emplean un enfoque en cascada, donde cada etapa de filtración está diseñada para capturar un rango específico de tamaños de partículas.
[Aire exterior (AO)] + [Aire recirculado (AR)]
│
▼
┌───────────┐ ┌──────────┐ ┌───────────┐ ┌───────────────┐
│ Primario │ │ Calefacción │ │ Medio │ │ Terminal HEPA │
│ Filtro ├─────►│ /Refrigeración ├─────►│ Filtro ├─────►│ Unidades de filtro │
│ (G3-G4) │ │ Bobinas │ │ (F7-F9) │ │ (H13-H14) │
└───────────┘ └──────────┘ └───────────┘ └───────┬───────┘
│
▼
[Zona de sala limpia]
Ubicados en la entrada de aire fresco o en el plenum de mezcla de la Unidad de Tratamiento de Aire (UTA), los filtros primarios son la primera línea de defensa. Utilizando medios de malla sintética o metálica de poros gruesos y de gran altura, estos filtros retienen partículas grandes (≥10 μm), incluyendo hojas, polen, insectos, cabello y arena atmosférica gruesa. * Propósito de ingeniería principal: Prevenir la acumulación de polvo en las serpentinas de calefacción y refrigeración posteriores y proteger el motor del ventilador de la suciedad física.
Ubicados después del ventilador y las serpentinas térmicas, los filtros medianos procesan partículas submicrónicas y de tamaño medio (de 1,0 μm a 5,0 μm). Suelen ser filtros rígidos de bolsillo o compactos de tipo V. * Objetivo principal de ingeniería: Capturar la gran mayoría del polvo atmosférico fino que penetra fácilmente en los prefiltros G4. Al interceptar estas partículas finas, el filtro mediano impide que lleguen a la delicada matriz de fibra de vidrio de alta densidad de los filtros HEPA terminales.
Instalados en el extremo final del conducto de suministro, directamente en las carcasas de los terminales del techo de la sala limpia o en las unidades de filtro de ventilador (FFU). Estos filtros utilizan un medio filtrante de microfibra de vidrio ultradenso para capturar al menos el 99,97 % (H13) o el 99,995 % (H14) de partículas de hasta 0,3 μm. * Objetivo principal de ingeniería: Servir como barrera física final contra bacterias, virus y polvo ultrafino, estableciendo el nivel máximo de limpieza de partículas en el espacio interior.
•Área de sala limpia: 200 m², con una unidad de tratamiento de aire (UTA) que suministra 15.000 m³/h de aire de impulsión.
•Matriz HEPA terminal: 15 filtros HEPA terminales (grado H14, 1220 × 610 × 150 mm).
–Costo de compra del filtro HEPA: 280 dólares estadounidenses por unidad.
–Costo de reemplazo del filtro HEPA (mano de obra, certificación PAO, tiempo de inactividad): 220 dólares estadounidenses por unidad.
–Coste total por evento de sustitución de filtro HEPA: 500 dólares estadounidenses.
•Matriz de filtros medianos (si está instalada): 6 filtros V-bank (grado F8, 610 × 610 × 292 mm).
–Costo de compra del filtro mediano: 85 dólares estadounidenses por unidad.
–Coste total por cada sustitución del filtro medio: 120 dólares estadounidenses.
•Matriz de filtros primarios: 6 paneles plisados (grado G4). Costo total por reemplazo: $25 USD por unidad.
•Vida útil del filtro HEPA: 5 años: el filtro F8 retiene el 90% del polvo fino.
–Coste de sustitución de filtros HEPA durante 5 años: 15 unidades × $500 × 1 reemplazo = $7,500
•Vida útil media del filtro: 1 año.
–Costo promedio del filtro durante 5 años: 6 unidades × $120 × 4 reemplazos = $2,880
•Vida útil del filtro principal: 3 meses.
–Costo del filtro principal durante 5 años: 6 unidades × $25 × 20 reemplazos = $3,000
•Coste total de mantenimiento a 5 años: 13.380 dólares estadounidenses
Sin el filtro medio F8, el polvo fino fluye directamente hacia el filtro HEPA H14, provocando una rápida obstrucción. * Vida útil del filtro HEPA: Se reduce a 10 meses. * Costo de reemplazo del filtro HEPA durante 5 años: 15 unidades × $500 × 6 reemplazos = $45,000 * Costo del filtro principal durante 5 años: $3,000 * Costo total de mantenimiento durante 5 años: $48,000 USD
Si se omite el filtro intermedio, se produce una pérdida neta de 34.620 dólares estadounidenses en cinco años para una sala limpia pequeña de 200 m².
Industria | Etapa 1 | Etapa 2 | Etapa 3 | Razón fundamental |
Buenas Prácticas de Fabricación Farmacéutica A–D | Panel plisado G4 | Banco en V rígido F8 | Filtro HEPA H14 (sellado de gel) | Elimina los portadores microbianos, cumplimiento de las normas de esterilidad |
Semiconductores ISO 3–6 | Panel plisado G4 | Banco de V compacto F9 | U15 ULPA FFU | Filtración submicrométrica, previene defectos en las obleas. |
Alimentos/bebidas ISO 8 | Panel plisado G4 | Filtro de bolsa F7 | HEPA H13 | Elimina las esporas de moho y prolonga la vida útil del producto. |
Atención sanitaria/quirúrgica ISO 7 | Panel G4 | Banco de V F8 | Difusor HEPA H14 | Exclusión de patógenos, previene infecciones del sitio quirúrgico |
Etapa de filtración | Grado de filtro | Partículas objetivo primarias | Eficiencia típica | Ubicación de instalación | Frecuencia de reemplazo | Costo relativo |
Primaria (Etapa 1) | G3–G4 | Polvo grueso, insectos, pelo (≥10 μm) | 80–90% | Entrada de aire fresco / Entrada de aire de retorno | 2–3 meses | Muy bajo (entre 15 y 25 dólares aproximadamente) |
Medio (Etapa 2) | F7–F9 | Polvo fino, hollín, carbono (1,0–5,0 μm) | 65–90% | Aguas abajo del ventilador, dentro de la unidad de tratamiento de aire (UTA). | 12–18 meses | Mediano (entre 60 y 120 dólares aproximadamente) |
Terminal (Etapa 3) | H13–H14 | Bacterias, virus, submicrónicos (0,3 μm) | 99,97–99,995% | Techo de sala limpia, unidad de campo de filtro o extremo de conducto | 3-5 años | Alto (entre 200 y 450 dólares aproximadamente) |
Colocar filtros HEPA dentro del gabinete de la unidad de tratamiento de aire central expone la larga red de conductos de suministro a una posible contaminación. Cualquier fuga menor, falla en una junta o deterioro del sellado en el conducto de suministro de presión positiva permitiría la entrada de aire ambiente sin filtrar, introduciendo contaminantes directamente en la sala limpia. La instalación de filtros HEPA en los extremos del conducto garantiza que cualquier fuga se filtre antes de que el aire ingrese a la zona limpia.
Un filtro G4 debe reemplazarse cuando su caída de presión alcance su límite terminal designado (generalmente 150 Pa) o cuando una inspección visual revele una acumulación excesiva de suciedad en la superficie, deformación de las fibras o crecimiento de moho. En climas húmedos, el polvo orgánico retenido en el prefiltro puede albergar esporas de moho, las cuales, si no se controlan, pueden liberar olores y compuestos orgánicos volátiles en el sistema de climatización.
En salas blancas donde se recircula un alto porcentaje de aire, la carga total de partículas en los filtros primario y medio se reduce significativamente en comparación con los sistemas de aire 100 % fresco. Dado que el aire recirculado ya ha sido filtrado, los filtros primario y medio acumulan polvo más lentamente, lo que puede prolongar su vida útil entre un 50 % y un 100 %.
Si bien es físicamente posible, esto representa un diseño sobredimensionado y económicamente ineficiente. Un filtro H13 presenta una alta resistencia al flujo de aire (aproximadamente 180-220 Pa), lo que requeriría una considerable cantidad de energía del ventilador. Un filtro F9 de alta eficiencia con configuración en V proporciona una excelente protección para los filtros HEPA H14 terminales con una caída de presión (95 Pa) y un costo mucho menores.
Las pruebas DOP o PAO son pruebas de integridad in situ que se utilizan para detectar fugas puntuales en el medio filtrante HEPA, el sellador del marco o las juntas de montaje. Deben realizarse inmediatamente después de la instalación, tras cualquier cambio de filtro y al menos una o dos veces al año durante la validación rutinaria de la sala limpia.
Aunque parezca contraintuitivo, un sistema de tres etapas bien diseñado suele consumir menos energía a lo largo de su vida útil. Si bien añadir un filtro medio F8 provoca una pequeña caída de presión inicial (aproximadamente 90 Pa), evita que la resistencia del filtro HEPA terminal aumente rápidamente. Hacer funcionar un filtro HEPA obstruido a altas presiones estáticas consume mucha más energía del ventilador que hacer funcionar tres filtros limpios en etapas.
La alta humedad (superior al 85 % de humedad relativa) puede provocar que los filtros de material sintético pierdan su carga electrostática, lo que conlleva una caída repentina de su eficiencia. La humedad también puede hacer que el polvo orgánico capturado se expanda, aumentando la resistencia al flujo de aire y favoreciendo el crecimiento microbiano. El uso de material filtrante de fibra de vidrio de alta calidad con aglutinantes resistentes al agua previene estas disminuciones en el rendimiento.
No, los filtros de bolsillo están diseñados para una filtración preterminal de eficiencia media y carecen de la alta retención de partículas necesaria para aplicaciones terminales. Además, su construcción flexible provoca el movimiento de los bolsillos bajo cambios en el flujo de aire, lo que puede liberar el polvo capturado. La filtración terminal requiere filtros HEPA rígidos para garantizar una captura de partículas estable y de alta eficiencia.
Una cascada de filtración de tres etapas correctamente diseñada no es un costo, sino una inversión que se amortiza con creces al extender la vida útil del filtro HEPA terminal de 10 meses a 5 años. Para obtener asesoramiento sobre el diseño de sistemas HVAC para salas blancas, especificaciones de filtros y un suministro integral de productos de filtración G4, F7–F9 y H13/H14, visiteKLC Internacional.
