Diseño salas blancas aptas para uso alimentario Para cumplir con las normas ISO 7 e ISO 8 se requiere un conjunto de equipos integrados, incluidos los clasificados para humedad. Unidades de filtro de ventilador HEPA (Unidades de filtración de aire), duchas de aire de acero inoxidable y cajas de transferencia de doble puerta, para cumplir con los estrictos límites de contaminación microbiológica de la FDA 21 CFR Parte 110 y la UE CE 1935/2004.
Este artículo abarca el diseño de sistemas de filtración de aire, la configuración de equipos, las especificaciones de materiales y las estrategias de resistencia a la humedad para entornos alimentarios. Los directores de seguridad alimentaria, los ingenieros de planta, los responsables de compras B2B y los contratistas de diseño de salas blancas en las industrias láctea, cárnica, de bebidas y de suplementos nutricionales deberían leer esta guía.
En la industria alimentaria, el control de contaminantes biológicos en el aire —como levaduras, mohos, Listeria monocytogenes, Salmonella y Escherichia coli— es fundamental. A diferencia de las fábricas de microelectrónica, donde la principal preocupación son las partículas inanimadas, las instalaciones alimentarias deben eliminar los microorganismos vivos viables que causan el deterioro de los alimentos y enfermedades graves transmitidas por ellos.
Para regular estos entornos, los organismos internacionales imponen marcos de cumplimiento estrictos: * US FDA 21 CFR Parte 110 / Parte 117: Describe las Buenas Prácticas de Fabricación actuales (cGMP) en la fabricación, envasado o almacenamiento de alimentos para consumo humano. Exige que los edificios y accesorios se construyan de manera que se prevenga la contaminación de los alimentos y se permita una desinfección completa. * Reglamento (CE) n.º 1935/2004 de la UE: Regula los materiales destinados a entrar en contacto con los alimentos. Cualquier equipo, incluidas las superficies de ducha de aire y las puertas de paso, debe estar hecho de materiales inertes y seguros para los alimentos que no transfieran sustancias químicas a los alimentos. * HACCP (Análisis de Peligros y Puntos Críticos de Control): Exige barreras físicas y gradientes de presión de aire positivos para aislar las áreas de manipulación de materia prima de las zonas de envasado final y enfriamiento.
Implementación salas blancas La clasificación según la norma ISO 14644-1 Clase 7 (Clase 10.000) o Clase 8 (Clase 100.000) es el método estándar para establecer estas barreras físicas y aerodinámicas, especialmente en zonas de alto riesgo donde los alimentos están expuestos a la atmósfera antes de ser envasados.
El principio fundamental de los equipos para salas blancas de uso alimentario es la facilidad de limpieza. Las superficies deben diseñarse para soportar ciclos de desinfección frecuentes e intensivos, eliminando al mismo tiempo las grietas físicas donde se pueda acumular materia orgánica y multiplicar las bacterias.
•Dominio del acero inoxidable:Todas las carcasas, revestimientos interiores y estructuras de los equipos deben estar fabricados con acero inoxidable SUS 304 o SUS 316. El acero inoxidable ofrece una excelente resistencia a los desinfectantes a base de cloro, al peróxido de hidrógeno y a los ácidos orgánicos. Su superficie lisa y no porosa facilita la limpieza.
•Soldadura sin costuras y esquinas redondeadas:Para prevenir la colonización bacteriana, todas las soldaduras internas deben estar lisas, pulidas y sin grietas. El interior de los equipos debe tener esquinas redondeadas en lugar de ángulos rectos de 90 grados, lo que evita la acumulación de polvo y humedad.
•Juntas y sellos no porosos:Las juntas de las puertas y los sellos de los filtros deben estar fabricados con silicona no tóxica apta para uso alimentario o elastómeros EPDM que no se degraden ni favorezcan el crecimiento de hongos cuando se exponen a la humedad.
La tabla que figura a continuación describe las clases de limpieza ISO recomendadas y las configuraciones de equipos en los diferentes sectores de procesamiento de alimentos para garantizar la seguridad alimentaria y el cumplimiento de la normativa.
Las fábricas de procesamiento de alimentos son entornos exigentes caracterizados por una alta humedad relativa (que a menudo supera el 80 % HR), limpiezas con vapor y lavados diarios intensivos. Esto plantea desafíos de ingeniería únicos para la filtración de aire:
Filtros HEPA resistentes a la humedad:Los filtros HEPA estándar utilizan un separador a base de pulpa de madera o papel de fibra de vidrio convencional, que se ablanda, se deforma y se rompe al exponerse a la humedad. Una vez húmedo, el material filtrante puede favorecer el crecimiento de moho y hongos, convirtiéndose así en una fuente de contaminación. Para solucionar este problema, los filtros HEPA aptos para uso alimentario deben utilizar fibra de vidrio con aglutinantes hidrófugos especiales o membranas sintéticas de PTFE alojadas en marcos de aluminio anodizado o plástico.
Equipos con clasificación de resistencia al lavado (clasificación IP):Las duchas de aire, las cajas de transferencia y las unidades de fumigación ubicadas en zonas de lavado deben tener un grado de protección IP65 o IP66 como mínimo. Esto garantiza que los chorros de agua a alta presión utilizados durante la limpieza no dañen los motores de los ventiladores internos, las placas de circuitos eléctricos ni las pantallas táctiles PLC.
Prevención de la condensación interna:Las unidades de ventilador-frecuencia (FFU) de calidad alimentaria de KLC cuentan con carcasas aislantes de doble pared y separadores de gotas especializados para evitar la formación de condensación dentro de la cámara del ventilador, lo que garantiza que no gotee agua líquida sobre la línea de producción de alimentos que se encuentra debajo.

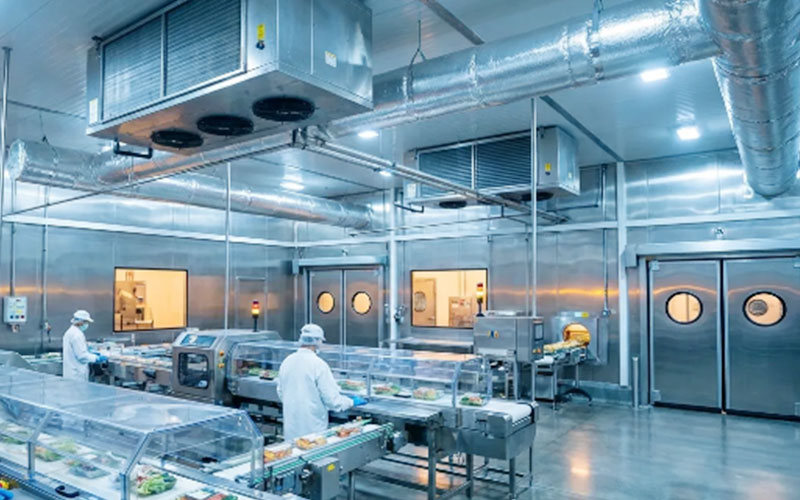

La solución completa de equipamiento para salas blancas de KLC para un entorno alimentario ISO 7 se implementa de la siguiente manera:
•Entrada de personal:Los operarios pasan por una ducha de aire KLC de acero inoxidable SUS 304 equipada con puertas correderas automáticas fotoeléctricas. Los chorros de alta velocidad de la ducha de aire (25 m/s) eliminan las fibras de la ropa, el cabello y el polvo antes de que el trabajador entre en la sala limpia.
•Transferencia de materiales:Las materias primas, los envases o los materiales de embalaje se transfieren mediante una caja de transferencia dinámica KLC. Esta caja cuenta con un ventilador de flujo laminar recirculante HEPA H14 integrado y lámparas esterilizadoras UV-C duales para desinfectar las superficies exteriores de los artículos antes de su entrada, evitando así que las esporas de las materias primas contaminen la zona de envasado limpia.

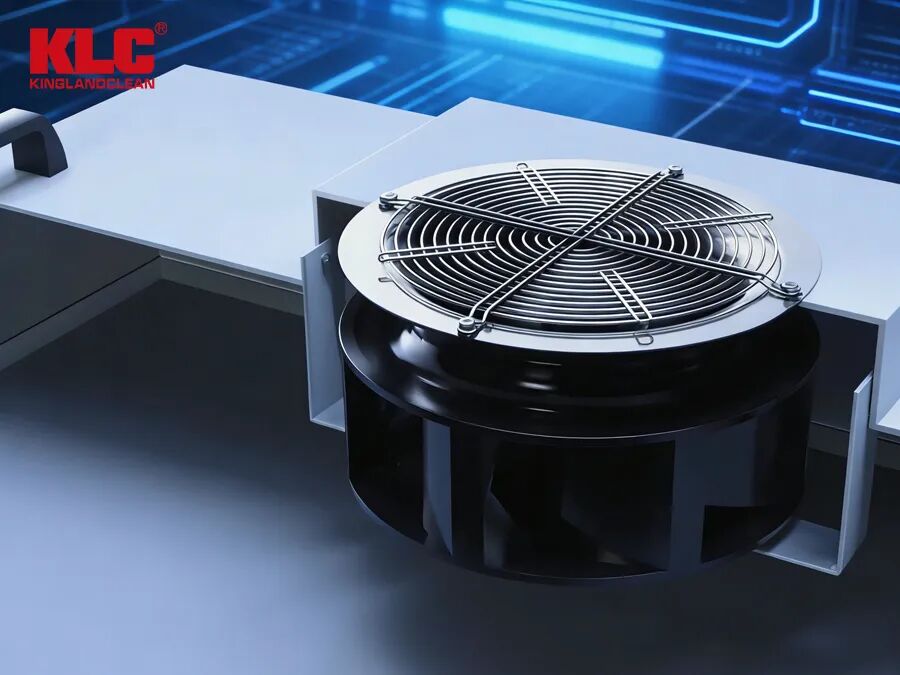

•Filtración de aire:Las unidades de filtración con ventilador (FFU) de KLC se instalan en forma de cuadrícula en el techo de la sala limpia. Estas unidades utilizan motores EC de alta eficiencia y filtros HEPA H14 para mantener una presión positiva constante y una alta tasa de renovación de aire limpio (normalmente de 30 a 45 ACH), diluyendo y eliminando cualquier partícula biológica en suspensión.
Para el envasado de alimentos de alto riesgo, como el embotellado aséptico de productos lácteos o el envasado de carne en lonchas, normalmente se requiere un entorno de sala limpia ISO Clase 7 (Clase 10 000) o ISO Clase 8 (Clase 100 000). La zona específica donde el producto está expuesto al aire (la boquilla de llenado o la cinta transportadora de lonchas) suele estar protegida por una campana de flujo laminar o una cabina de flujo laminar ISO Clase 5. Este enfoque multizona proporciona la máxima protección microbiológica en el punto crítico de exposición sin el elevado coste de certificar toda la sala como Clase 5.
Los filtros HEPA estándar fallan porque no están diseñados para manejar la humedad. Cuando el papel de filtro de fibra de vidrio estándar absorbe agua del aire húmedo o de la limpieza con vapor, el agua obstruye los microporos, lo que provoca un aumento repentino de la presión estática y una disminución del flujo de aire. Con el tiempo, el medio filtrante húmedo se convierte en un caldo de cultivo para esporas de moho y bacterias, que eventualmente pueden sortear el filtro y contaminar el aire de la sala limpia. Los filtros HEPA de grado alimenticio deben usar fibra de vidrio hidrofóbica o un medio de PTFE con aditivos antimicrobianos para evitar esto.
Las cajas de transferencia utilizadas en las fábricas de alimentos deben estar fabricadas íntegramente en acero inoxidable SUS 304 o SUS 316. La cámara interior debe tener juntas soldadas sin costuras y esquinas de gran radio (curvas) para evitar que se acumule polvo, partículas o residuos orgánicos. Las puertas deben contar con ventanas de vidrio templado de alta resistencia o policarbonato, juntas de silicona dinámicas no porosas y un mecanismo de bloqueo electrónico seguro que impida que ambas puertas se abran simultáneamente.
Sí, siempre que estén diseñados específicamente para resistir el lavado a presión. KLC diseña cabinas de ducha de aire para uso alimentario con motores de ventilador centrífugos resistentes a la humedad con clasificación IP66, juntas selladas con silicona impermeable y carcasas de acero inoxidable SUS 304 resistentes a productos químicos. Los paneles de control están cubiertos con membranas impermeables. Este diseño robusto permite limpiar regularmente el exterior e interior de la cabina de ducha de aire con un paño o rociarla con desinfectantes estándar, como hipoclorito de sodio diluido o alcohol isopropílico.
La presión positiva de aire funciona manteniendo una presión de aire más alta dentro de la zona de procesamiento de alimentos de alto riesgo que en las áreas circundantes de manipulación de materia prima o almacenamiento. Dado que el aire fluye naturalmente de las zonas de alta presión a las de baja presión, este gradiente de presión garantiza que, al abrir las puertas o utilizar los pasamuros, el aire limpio sea impulsado hacia el exterior. Esta barrera aerodinámica impide que las esporas de moho, el polvo y los contaminantes de la materia prima presentes en el aire penetren en la zona de envasado estéril.
En las fábricas de alimentos donde se generan grandes cantidades de polvo (como harina, leche en polvo o azúcar), los prefiltros G4 y F8 son fundamentales. Los prefiltros G4 capturan las partículas más pesadas, mientras que los filtros de bolsillo intermedio F8 atrapan el polvo orgánico submicrónico. Sin esta prefiltración de dos etapas, el polvo fino de los alimentos impactaría y obstruiría directamente los filtros HEPA H14 terminales en cuestión de días, lo que provocaría reemplazos HEPA frecuentes y costosos, además de tiempos de inactividad del proceso.
KLC previene la proliferación de microorganismos mediante un diseño estructural higiénico avanzado. Eliminamos las juntas solapadas, las roscas expuestas y las grietas profundas donde se acumulan agua y residuos de alimentos. Nuestros paneles de acero inoxidable están cortados con láser y soldados sin fisuras, y nuestras cajas de transferencia dinámicas y duchas de aire cuentan con techos inclinados y placas inferiores interiores autodrenantes. Estas características de diseño garantizan que la humedad generada durante la limpieza se drene rápidamente, evitando la acumulación de agua estancada donde puedan sobrevivir la Listeria o el moho.
Las siliconas industriales estándar suelen contener compuestos orgánicos volátiles (COV) y plastificantes químicos que pueden liberarse en el aire de las salas blancas, contaminando potencialmente alimentos sensibles o alterando su sabor. Además, las siliconas estándar pueden degradarse y agrietarse al exponerse a la humedad durante los procesos de lavado de alimentos. Las fábricas de alimentos deben utilizar selladores de silicona que cumplan con la normativa de la FDA, que no desprendan gases, sean resistentes al moho, se mantengan estables, no porosos y herméticos incluso bajo exposición continua a la humedad y a desinfectantes químicos.
Para establecer un entorno de procesamiento de alimentos seguro y conforme a la normativa, es fundamental seleccionar cuidadosamente equipos especializados para salas blancas. Al equipar sus instalaciones con duchas de aire de acero inoxidable SUS 304, cajas de transferencia dinámicas y unidades de filtro HEPA con ventilador y clasificación de humedad, podrá garantizar el cumplimiento de las normas FDA 21 CFR y de la UE, a la vez que prolonga la vida útil de sus productos.
Para asociarse con un proveedor líder y certificado de salas blancas para uso alimentario, póngase en contacto con el equipo de ventas técnicas enKLC Internacional.
