Configurar un sala limpia de semiconductores Para pasar de la norma ISO 3 a la ISO 6 se requiere un diseño de distribución preciso, donde la cobertura de las unidades de ventilación del techo debe alcanzar entre el 85 % y el 100 % para la ISO 3, entre el 60 % y el 80 % para la ISO 4 y entre el 30 % y el 50 % para la ISO 5, cumpliendo con las tasas de renovación de aire y la uniformidad del flujo de aire laminar.
Esta guía técnica cubre el diseño de ingeniería y los cálculos de HVAC necesarios para las plantas de fabricación de semiconductores (fabs). Detalla los requisitos de limpieza ISO para fotolitografía, grabado y empaquetado, y explica la fórmula matemática para Unidad de filtro de ventilador Este documento aborda la cobertura del techo de la unidad de fabricación de semiconductores (FFU) y los desafíos críticos de vibración, ruido y uniformidad del flujo de aire. Está dirigido a ingenieros de plantas de fabricación, diseñadores de procesos y consultores de climatización para salas blancas que necesitan construir u optimizar instalaciones de producción de microelectrónica ultralimpias.

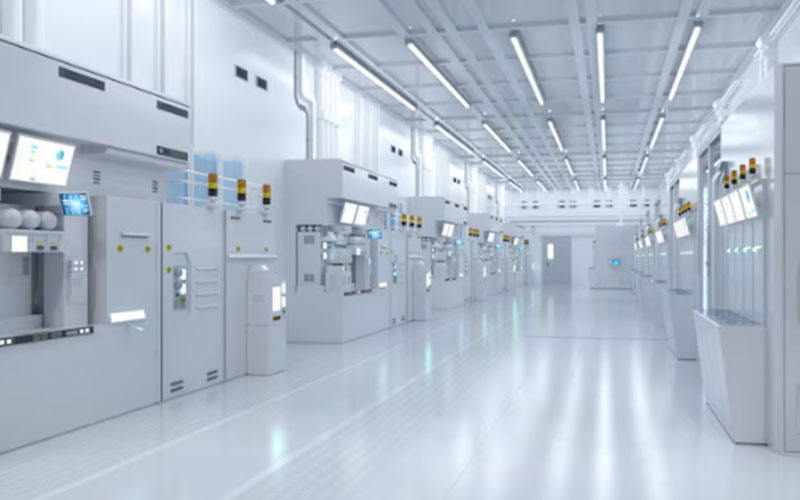

La fabricación de semiconductores es uno de los procesos industriales más sensibles al medio ambiente. A medida que el ancho de las compuertas de los transistores se reduce a escalas subnanométricas, incluso una sola partícula submicrométrica puede crear un puente entre las líneas de un circuito en una oblea de silicio, lo que provoca que todo un microchip resulte defectuoso. Por consiguiente, las fábricas de semiconductores se dividen en múltiples zonas altamente controladas, según la sensibilidad del proceso específico.
Fotolitografía (la “sala amarilla”): Este es el corazón de la fábrica, donde se proyectan los patrones de los circuitos sobre las obleas de silicio. Debido a la extrema vulnerabilidad de este paso, las zonas de fotolitografía deben cumplir con las normas ISO Clase 3 o ISO Clase 4. Estas zonas requieren una iluminación amarilla estricta (para evitar la exposición prematura de los productos químicos de la fotorresina) y un control absoluto de la contaminación molecular en el aire (AMC) y los COV, además del control de partículas.
Grabado y deposición química en fase vapor (CVD): El proceso de eliminación de material y deposición de películas químicas delgadas sobre la oblea requiere un nivel de limpieza ISO Clase 4 o ISO Clase 5. Las partículas presentes en este proceso podrían bloquear los gases de grabado o incrustarse en las capas moleculares del semiconductor.
Ensamblaje, empaquetado y pruebas (etapa final): Una vez que las obleas se cortan en chips individuales, se encapsulan en carcasas protectoras. Esta etapa final es menos vulnerable a las partículas submicrométricas y, por lo general, se lleva a cabo en salas limpias de clase ISO 5 o ISO 6.
| Clase ISO objetivo | Proceso típico de semiconductores | Cobertura máxima de FFU | Grado de filtración (EN 1822) | ACH recomendado | Tipo de flujo de aire |
| Clase ISO 3 | Fotolitografía (núcleo de exposición de nodo avanzado) | Del 85% al 100% | ULPA U15 a U16 | De 360 a 600+ | Unidireccional / Laminar |
| Clase ISO 4 | Grabado húmedo avanzado, implantación iónica | Del 60% al 85% | U15 ULPA | 300 a 540 | Unidireccional / Laminar |
| Clase ISO 5 | CVD, Deposición epitaxial, Corte posterior | Del 30% al 60% | HEPA H14 a U15 | 240 a 480 | Unidireccional / Laminar |
| Clase ISO 6 | Empaquetado de circuitos integrados, pruebas y almacenamiento de fotomáscaras | Del 15% al 30% | HEPA H14 | 60 a 120 | No unidireccional |

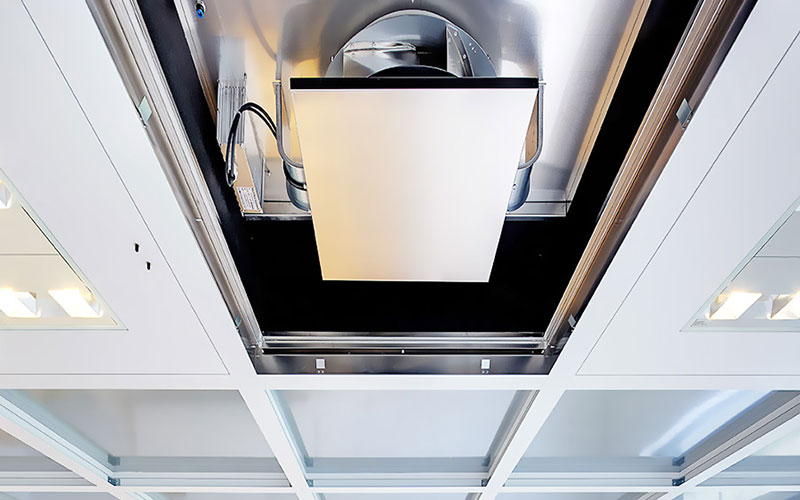

En la fabricación de semiconductores, la vibración mecánica es un factor crítico. Las máquinas de fotolitografía utilizan lentes y láseres de alta precisión para grabar circuitos con tolerancias nanométricas. Las vibraciones de los motores de las unidades de campo plano (FFU) instaladas en el techo pueden transmitirse fácilmente a través de la rejilla del techo hasta los pilares estructurales y el suelo, provocando desenfoque de la imagen durante la exposición de las obleas.
Para prevenir problemas de microvibraciones, las fábricas de semiconductores deben implementar varias medidas de seguridad de ingeniería: 1. Aislamiento estructural: La rejilla del techo de la sala limpia debe estar aislada estructuralmente del marco de hormigón principal del edificio. Las FFU deben suspenderse de una rejilla de acero estructural secundaria que esté completamente separada de la estructura de soporte del equipo de litografía. 2. Equilibrio dinámico: Cada ventilador e impulsor de la FFU debe someterse a un equilibrio dinámico de alta precisión. El grado de equilibrio debe cumplir con los estándares ISO 1940 G2.5, que limita el desequilibrio residual para prevenir microvibraciones. 3. Motores de baja vibración: Se deben seleccionar motores EC sin escobillas. Estos motores funcionan de manera más suave y producen significativamente menos vibración que los motores de inducción de CA tradicionales, que sufren deslizamiento electromagnético y desgaste físico del rotor.
En las salas blancas de semiconductores, es esencial mantener un flujo de aire laminar (unidireccional). La velocidad descendente debe ser uniforme en toda la superficie del techo para evitar turbulencias, que pueden atrapar partículas y hacer que se depositen sobre las obleas de silicio expuestas. - Estándar de velocidad del flujo de aire: Para las clases ISO 3 a 5, la velocidad nominal del flujo descendente debe mantenerse en 0,45 m/s (90 pies/min). - Límite de uniformidad del flujo de aire: La variación máxima permitida en la velocidad del flujo descendente a través del techo es de ±20 % (0,36 a 0,54 m/s). Cualquier variación mayor puede crear diferenciales de presión localizados, lo que genera remolinos de recirculación que mantienen las partículas de polvo suspendidas sobre el equipo de procesamiento.
KLC International fabrica unidades de filtro de ventilador de alto rendimiento diseñadas específicamente para los exigentes entornos de las modernas fábricas de semiconductores. Nuestros sistemas están diseñados con varias características técnicas clave:
•Perfil de bajo ruido: Las unidades de fabricación rápida KLC utilizan impulsores optimizados aerodinámicamente y cámaras acústicas integradas para mantener los niveles de ruido por debajo de 53 dB(A) a una velocidad nominal de 0,45 m/s, lo cual es fundamental para la comodidad del operario en grandes fábricas que contienen miles de unidades.
•Control de vibraciones de precisión: Cada unidad de flujo continuo (FFU) de grado semiconductor de KLC está equipada con impulsores de aleación de aluminio equilibrados dinámicamente y certificados según las normas ISO 1940 G2.5, lo que garantiza que no se transmitan microvibraciones a las delicadas herramientas de litografía.
•Tecnología EC de ultra alta eficiencia: Las unidades FFU de KLC utilizan motores EC de alta eficiencia que alcanzan hasta un 88 % de eficiencia, lo que reduce la generación de calor y el consumo de energía en todo el sistema HVAC de la fábrica.
•Sistema de control de grupo RS485: Las fábricas pueden coordinar y supervisar más de 10 000 unidades de filtro desde una sala de control central. El sistema es compatible con el protocolo Modbus/RS485, lo que permite la monitorización en tiempo real de la velocidad del motor, las caídas de presión y las fallas eléctricas, con compensación automática de la velocidad para la carga del filtro.
Una sala limpia ISO Clase 3 requiere una cobertura casi completa de filtros de aire para mantener un flujo de aire laminar vertical unidireccional estricto. Con una cobertura del 85 % al 100 %, el techo se convierte en una membrana continua de filtros ULPA, lo que garantiza que el aire se mueva hacia abajo de forma uniforme, como un pistón. Este flujo descendente constante elimina instantáneamente cualquier partícula de las áreas sensibles de litografía, evitando que se desplacen lateralmente.
Un filtro HEPA H14 tiene una eficiencia de ≥99,995 % para partículas de 0,3 micras. Un filtro ULPA (Ultra-Low Penetration Air) U15 ofrece una eficiencia de ≥99,9995 % para el tamaño de partícula de máxima penetración (MPPS), que suele estar entre 0,12 y 0,17 micras. En las fábricas de semiconductores avanzadas, donde partículas de tan solo 0,1 micras pueden provocar fallos en los chips, se requieren filtros ULPA U15 o U16 para las zonas de litografía y difusión de la etapa inicial.
Los compuestos orgánicos volátiles (COV) y los contaminantes moleculares en suspensión (CMS) pueden reaccionar químicamente con las obleas de silicio o condensarse en las lentes ópticas de los equipos de litografía, provocando neblina y defectos. Para controlar esto, las unidades de filtración de semiconductores (FFU) suelen estar equipadas con un sistema de filtración de doble etapa: una capa de carbón activado o un filtro de lavado químico en seco antes del filtro ULPA para capturar gases orgánicos, ácidos y bases.
El nivel de humedad estándar recomendado es del 45 % HR ± 5 %. Si la humedad desciende por debajo del 40 % HR, puede acumularse electricidad estática, provocando descargas electrostáticas (ESD) que pueden dañar los circuitos de los microchips o atraer partículas de polvo a las obleas. Si la humedad supera el 50 % HR, el vapor de agua puede condensarse sobre las fotorresistencias químicas, causando fallos de adhesión y favoreciendo la corrosión de las capas metálicas de los circuitos.
Es imposible equilibrar manualmente miles de unidades individuales. Los ingenieros utilizan sistemas de control digital de grupos conectados a unidades de flujo de aire (FFU) con motor EC. El sistema de control se comunica mediante RS485 o Ethernet, lo que permite a los técnicos introducir la velocidad del aire objetivo para las diferentes zonas. El sistema ajusta automáticamente la velocidad de cada FFU y monitoriza los sensores de presión para mantener un flujo de aire uniforme y equilibrado en toda la planta.
Un piso técnico elevado con baldosas perforadas es fundamental para mantener un flujo de aire laminar. El flujo de aire descendente proveniente de las unidades de filtración de aire (FFU) instaladas en el techo atraviesa estas baldosas perforadas y llega al plenum bajo el piso, donde es aspirado nuevamente a través de conductos de retorno en las paredes laterales hasta el plenum del techo. Esto evita que el aire impacte contra un piso sólido y genere recirculaciones turbulentas que atraparían partículas en la zona de trabajo.
Los motores EC utilizan conmutación electrónica en lugar de escobillas físicas, lo que elimina el desgaste mecánico y la generación de polvo de carbono. Además, funcionan a temperaturas mucho más bajas, lo que reduce la carga térmica en los sistemas de refrigeración de la sala limpia, y pueden modularse con extrema precisión desde el 0 % hasta el 100 % de velocidad, lo que permite que el sistema de control de grupo mantenga velocidades de flujo de aire exactas.
Las unidades de filtración de aire (FFU) de KLC utilizan una combinación de impulsores equilibrados dinámicamente, carcasas de ventilador de aluminio ligero y aisladores de vibración internos de goma que desacoplan el conjunto del motor de la carcasa de la FFU. Esto garantiza que cualquier microvibración residual generada por el motor sea absorbida dentro de la unidad, evitando que se transmita a la rejilla del techo o a las paredes de la sala limpia.
El diseño de una sala limpia para semiconductores requiere un equilibrio preciso entre filtración de alta eficiencia, flujo de aire uniforme y un control riguroso de las vibraciones. Para garantizar que su planta cumpla con las estrictas normas ISO 3 a ISO 6 sin comprometer el rendimiento del proceso, trabaje con un fabricante que pueda proporcionar unidades de filtración de fluidos (FFU) con motor EC de alta eficiencia y sistemas de control de grupo integrados.
Para equipos de sala limpia para semiconductores de alto rendimiento, baja vibración y eficiencia energética, explore la gama completa de productos de KLC International. VisiteKLC InternacionalPara revisar las especificaciones técnicas, descargar los planos CAD de FFU y consultar con nuestro equipo de ingeniería de aplicaciones de microelectrónica.
