Este completo equipos para salas blancas La lista de verificación describe los requisitos técnicos críticos desde ISO 5 hasta ISO 8, mapeando la filtración terminal (FFU/cajas HEPA), sistemas de acceso de personal (duchas de aire, armarios para ropa), transferencia de materiales (cajas de transferencia) y estaciones de trabajo limpias con normas de ingeniería específicas y cantidades relativas según la clasificación ISO.
Este artículo técnico abarca la maquinaria esencial, los dispositivos de contención y el equipo auxiliar necesarios para establecer una sala limpia completamente funcional que cumpla con la norma ISO 14644-1. Presentamos una tabla de verificación maestra que abarca desde la Clase ISO 5 hasta la Clase ISO 8, detallamos la distinción entre configuraciones mínimas y recomendadas, y destacamos elementos auxiliares que a menudo se pasan por alto. Esta guía está dirigida a gerentes de proyectos de construcción de salas limpias, responsables de compras industriales y especialistas en aseguramiento de la calidad en los sectores de biotecnología, farmacéutico, dispositivos médicos y microelectrónica.

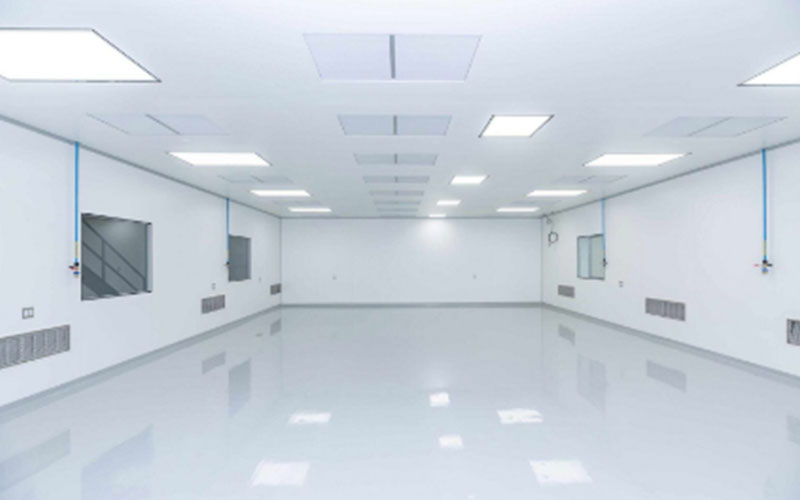

Una sala limpia certificada no es simplemente una habitación con filtros de alta eficiencia; es un sistema integrado diseñado para controlar las partículas en suspensión, la contaminación microbiana, la temperatura, la humedad y la presión diferencial. Para mantener el cumplimiento en condiciones operativas, una sala limpia se basa en una jerarquía de control sistemática:
Filtración dinámica del aire (la barrera primaria):Para alcanzar el nivel de limpieza deseado, es necesario recircular y filtrar grandes volúmenes de aire mediante filtros HEPA o ULPA. Esto se logra utilizando unidades de filtro con ventilador (FFU) activas o cajas de filtro HEPA pasivas.

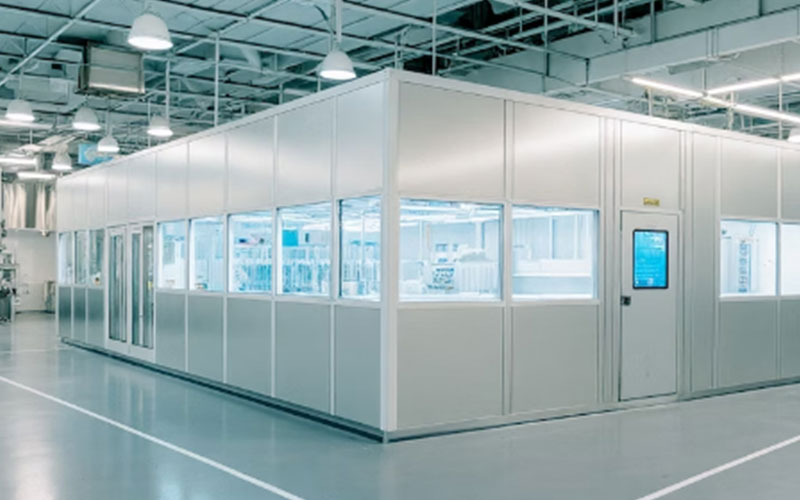

Contención física (la barrera secundaria):Los paneles modulares de las paredes de las salas blancas, las ventanas enrasadas de doble acristalamiento y los sistemas de puertas herméticamente selladas actúan como barreras físicas que impiden la entrada de aire contaminado y sin acondicionar procedente de los pasillos circundantes.
Interfaces de control de personal y materiales (la barrera terciaria):Los seres humanos y las materias primas son las principales fuentes de contaminación en las salas blancas. Por lo tanto, las interfaces de entrada y salida —como las duchas de aire, los armarios para ropa, las estaciones de lavado de manos y las cajas de transferencia de materiales— son fundamentales para neutralizar la liberación de partículas antes de que la contaminación llegue a la zona de producción controlada.
La tabla que figura a continuación describe las configuraciones de equipos requeridas, opcionales y recomendadas para salas blancas de clase ISO 5 a clase ISO 8, junto con las especificaciones técnicas estándar.
Tipo de equipo | Clase ISO 5 (Clase 100) | Clase ISO 6 (Clase 1.000) | Clase ISO 7 (Clase 10.000) | Clase ISO 8 (Clase 100.000) | Especificación técnica y norma de ingeniería |
Unidad de filtro de ventilador (FFU) | Requerido (Cobertura máxima del 30% al 60%) | Requerido (Cobertura máxima del 15% al 30%) | Altamente recomendado (Cobertura del 5% al 15%) | Opcional (Cobertura del 1% al 5%; se pueden usar cajas HEPA) | Motor EC sin escobillas, control de grupo RS485, ruido ≤53 dB(A), eficiencia del filtro ≥99,995% a 0,3 µm (H14). |
Caja de filtro HEPA | Opcional (solo si se suministra mediante una unidad de tratamiento de aire central de alta presión) | Opcional | Altamente recomendado (preferible para sistemas pasivos) | Requerido (o FFU; proporciona filtración terminal) | Amortiguador mecánico hermético, junta de gel o neopreno con borde de cuchilla, puerto de prueba PAO integrado. |
Ducha de aire | Requerido (en la entrada principal de personal) | Requerido (en la entrada principal de personal) | Altamente recomendado (imprescindible para zonas de mucho tráfico) | Opcional (Recomendado si se manipulan polvos) | Diseño de boquilla de doble soplado, velocidad ≥20 m/s, filtración HEPA H14, bloqueo electrónico de puerta. |
Caja de pases | Requerido (para todas las transferencias de material) | Requerido | Requerido (para el límite entre limpio y sucio) | Requerido (para entrada desde zonas no limpias) | Enclavamiento electrónico/mecánico, revestimiento de acero inoxidable SS304, ventana de doble acristalamiento enrasada; purga UV y HEPA opcional. |
Cabina de flujo laminar | Altamente recomendado (para microensamblaje/relleno) | Altamente recomendado (para la zona ISO 5 localizada) | Altamente recomendado (para actualizar la estación de trabajo local) | Opcional (proporciona una zona limpia localizada) | Superficie de trabajo de acero inoxidable SS304, filtración HEPA, flujo vertical u horizontal, velocidad de 0,45 m/s ± 20%. |
Cabina de bioseguridad | Requerido (si se manipulan riesgos biológicos/patógenos) | Requerido (si se manipulan materiales biopeligrosos) | Requerido (si se manipulan materiales biopeligrosos) | Requerido (si se manipulan materiales biopeligrosos) | Clase II Tipo A2/B2, 70% de recirculación/30% de escape (A2), filtración ULPA, certificado NSF/ANSI 49. |
Cabina de pesaje y dispensación | Requerido (para el pesaje de API y polvos) | Requerido (para pesar polvo) | Altamente recomendado (si se dispensan productos químicos) | Opcional (depende del riesgo del material) | Zona de trabajo SS316L, contención de presión negativa (-15 Pa), escape de purga del 10 %, contención OEL <1 µg/m³. |
Puerta hermética | Requerido (con doble junta, batiente o corredera) | Requerido | Requerido | Requerido | Estructura de acero lisa, juntas de goma perimetrales abatibles, capacidad de enclavamiento, acero laminado en frío de 1,2 mm. |
Armario para ropa | Requerido (con filtro HEPA y lámpara UV) | Requerido (con HEPA y UV) | Requerido (con HEPA y UV) | Requerido (gabinete estándar de acero inoxidable o HEPA) | Cuerpo de acero inoxidable SS304, flujo laminar vertical HEPA H14, lámpara germicida UV, monitorización de presión diferencial. |
Estación de lavado y secado sin contacto | Requerido (En la entrada; grifo automático y secadora HEPA) | Requerido (en la entrada) | Requerido (en la entrada) | Altamente recomendado (cerca del vestuario) | Dispensador de agua activado por pedal/sensor, dispensador automático de jabón líquido, secador de manos de alta velocidad con filtro HEPA (≤15 s). |
Dispositivo de autopurificación | No es necesario (depende de matrices FFU) | Opcional (para una rápida recuperación de partículas) | Altamente recomendado (para zonas limpias temporales/móviles) | Altamente recomendado (limpieza y recuperación de dispositivos móviles) | Filtración multietapa (G4 + F8 + H14), ruedas giratorias, velocidad del ventilador ajustable, caudal de aire de hasta 2000 m³/h. |
Al presupuestar un proyecto de sala limpia, los equipos de ingeniería suelen verse tentados a instalar la configuración mínima que cumpla con las directrices reglamentarias de recuento de partículas durante la validación inicial (estado de reposo). Sin embargo, esta configuración mínima puede provocar fallos operativos en condiciones de funcionamiento normal, cuando el personal se desplaza activamente y genera partículas.
•Riesgo de configuración mínima:En una configuración mínima, una sala limpia ISO Clase 7 podría depender únicamente de cajas de filtros HEPA pasivos alimentadas por una unidad de tratamiento de aire central, con puertas batientes manuales y una sencilla caja de paso pasiva. Si bien esto podría superar una prueba de recuento de partículas en una sala vacía, la falta de una ducha de aire implica que el personal ingrese a la sala con pelusa de las superficies. La ausencia de lavado automático sin contacto permite que los residuos de jabón y humedad se dispersen en el vestuario. Además, el equilibrio manual del aire en sistemas pasivos no puede compensar los picos localizados de partículas, lo que conlleva pérdidas de rendimiento y contaminación de lotes.
•La ventaja de la configuración recomendada:La inversión en la configuración recomendada implica la instalación de unidades de filtración de aire (FFU) con motor EC activo y controles digitales de grupo, una ducha de aire de doble soplado en la entrada principal y cajas de transferencia dinámicas con purga HEPA. El sistema digital de FFU aumenta automáticamente el flujo de aire para compensar la concentración localizada de partículas. La ducha de aire elimina el polvo suelto de la ropa de los operarios antes de entrar, y las cajas de transferencia dinámicas purgan continuamente las superficies de los materiales con aire filtrado HEPA durante las transferencias. Este enfoque integral garantiza que la sala limpia funcione siempre dentro de las especificaciones, incluso durante los turnos de máxima producción.
Si bien los filtros terminales de gran tamaño y las duchas de aire son los que reciben mayor atención, dos componentes críticos suelen pasarse por alto, lo que provoca una contaminación inesperada:
Armarios para ropa con filtro HEPA:Las batas para salas blancas (monos, capuchas, cubrezapatos) están hechas de fibras sintéticas de baja liberación de partículas, pero aun así pueden acumular polvo en suspensión mientras cuelgan en la sala de vestuario. Un armario estándar de acero inoxidable permite que las partículas se depositen en la superficie exterior de las prendas. Un armario para ropa con filtro HEPA limpia continuamente las batas colgadas con un flujo laminar vertical de aire limpio, mientras que una lámpara germicida UV integrada desinfecta el tejido, asegurando que las batas permanezcan completamente estériles y libres de partículas hasta que se usen.
Lavamanos sin contacto y secadores de manos HEPA de alta velocidad:La piel húmeda desprende millones de células epiteliales (escamas) al frotarse. Vestirse con las manos húmedas o usar toallas de papel estándar (que desprenden grandes cantidades de fibras de celulosa) genera altos niveles de contaminación. Las salas blancas deben utilizar estaciones de lavado sin contacto, activadas por sensores, junto con secadores de manos de alta velocidad equipados con filtros HEPA internos. Estos secadores secan las manos por completo en menos de 15 segundos con aire estéril, eliminando la contaminación por fibras de papel y minimizando el desprendimiento biológico.
La adquisición de equipos para salas blancas de múltiples proveedores no coordinados puede generar problemas de compatibilidad mecánica, acabados estéticos desiguales y procesos de validación complejos. KLC International ofrece una cartera integral e integrada verticalmente de maquinaria para salas blancas, que incluye todos los elementos de la lista de verificación principal.
•Solución de ingeniería integral:Todos los equipos de KLC están diseñados con estándares de diseño uniformes. Por ejemplo, las cajas de transferencia, las duchas de aire y las puertas herméticas de KLC presentan acabados cepillados de acero inoxidable 304 o 316L a juego (Ra < 0,4 µm) e interfaces electrónicas integradas, lo que garantiza una compatibilidad mecánica y electrónica perfecta.
•Sistemas de control avanzados:Las puertas, duchas de aire y esclusas de paso para salas blancas de KLC utilizan microprocesadores PLC avanzados con indicadores LED de estado integrados. Admiten enclavamientos electrónicos, retardos de apertura de puerta personalizables y sistemas de liberación de emergencia para la seguridad de los ocupantes.
•Validación y auditorías simplificadas:Al adquirir los productos de KLC, los responsables de las instalaciones reciben un paquete unificado de documentos de certificación de fábrica, que incluye certificados de ausencia de fugas de filtros HEPA, diagramas de cableado eléctrico e informes de composición química de los materiales. Esta documentación consolidada simplifica los protocolos de validación DQ/IQ/OQ y garantiza auditorías de cumplimiento sin contratiempos según las directrices ISO, FDA y GMP.
Una sala limpia ISO Clase 8 tiene una tolerancia a las partículas relativamente alta (3.520.000 partículas/m³ para partículas ≥0,5 µm), lo que significa que el volumen de aire ambiente puede diluir y filtrar fácilmente el polvo superficial introducido por el personal. Sin embargo, las salas limpias ISO Clase 5 y 6 tienen tolerancias a las partículas extremadamente bajas, donde un solo operario que entre con ropa polvorienta puede causar contaminación inmediata. Los chorros de aire a alta velocidad (≥20 m/s) de una ducha de aire son necesarios para eliminar las partículas de la ropa antes de entrar.
Una caja de transferencia estática es una cámara de transferencia pasiva con doble puerta y un sistema de enclavamiento electrónico/mecánico, diseñada para transferir materiales entre salas con un nivel de limpieza similar. Una caja de transferencia dinámica incorpora un ventilador integrado y un filtro HEPA terminal. Al introducir el material y cerrar la puerta, la unidad realiza un ciclo de purga automatizado con filtro HEPA para eliminar cualquier partícula superficial antes de abrir la puerta opuesta, protegiendo así las salas blancas de mayor nivel de la contaminación cruzada.
Un dispositivo de autopurificación es una unidad de filtración de aire móvil e independiente, montada sobre ruedas, que cuenta con filtros primarios, intermedios y HEPA. Se utiliza para recuperar rápidamente los niveles de limpieza en salas blancas tras el mantenimiento, o para elevar temporalmente el nivel de limpieza de una zona localizada. Es altamente eficaz para la contención localizada de partículas en salas blancas ISO 7 y 8 durante procesos temporales de alta emisión.
Las toallas de papel estándar están hechas de fibras de pulpa de madera prensada, que desprenden millones de partículas de celulosa al romperse o frotarse contra la piel, lo que las convierte en una fuente principal de contaminación en salas blancas. Las únicas alternativas aceptables son los secadores de manos automáticos de alta velocidad equipados con filtros HEPA integrados, o las toallitas de poliéster continuas, especializadas para salas blancas y que no desprenden partículas.
Una cabina de bioseguridad tipo A2 de clase II es una estación de trabajo especializada que protege al operador, el entorno y el producto. Utiliza un flujo laminar descendente con filtro HEPA para proteger el producto, aspira el aire ambiente para formar una barrera de entrada frontal que protege al operador y recircula el 70 % del aire, expulsando el 30 % restante a través de un filtro HEPA para proteger el entorno. Es obligatoria para la manipulación de riesgos biológicos, ADN recombinante o patógenos de riesgo bajo a moderado en salas blancas farmacéuticas y clínicas.
No. Las puertas comerciales estándar carecen del sellado hermético y la construcción impecable necesarios para las salas blancas. Las puertas de las salas blancas deben ser planas y estar a ras de la superficie (para eliminar los salientes que acumulan polvo), estar fabricadas en acero no poroso con recubrimiento en polvo o acero inoxidable, y estar equipadas con juntas de goma continuas y sellos inferiores automáticos abatibles para mantener las presiones diferenciales y evitar fugas de aire.
Los enclavamientos electrónicos impiden que dos puertas contiguas en una sala de vestuario o esclusa de aire se abran simultáneamente. Esto mantiene la barrera de presión de la sala limpia, evitando que el aire contaminado externo la atraviese y entre en ella, y garantiza que el personal complete los protocolos de ducha de aire o vestimenta requeridos antes de continuar.
Los secadores de manos para salas blancas de KLC incorporan un sistema de filtración de doble etapa: un prefiltro G4 inicial para capturar el polvo ambiental, seguido de un filtro HEPA H14 de grado médico que filtra el 99,995 % de las partículas de hasta 0,3 micras. Esto garantiza que el chorro de aire a alta velocidad dirigido a las manos del operario sea completamente estéril, evitando la recontaminación de la piel lavada.
El diseño de una sala limpia que cumpla sistemáticamente con las normas ISO 5 a ISO 8 en condiciones operativas activas requiere una lista de verificación de equipos sistemática. Confiar únicamente en el equipo mínimo permitido aumenta los riesgos de contaminación. Para proteger sus rendimientos de producción y garantizar certificaciones regulatorias sin problemas, invierta siempre en una configuración integral que incluya conjuntos de unidades de filtración de aire (FFU) activas, duchas de aire automatizadas, sistemas de acceso manos libres y cajas de transferencia con filtro HEPA.
Para una configuración de sala limpia confiable y de alto rendimiento, consulte con KLC International. Fabricamos internamente toda la gama de equipos para salas limpias, lo que garantiza la compatibilidad mecánica, estructural y electrónica en todas sus instalaciones. VisiteKLC Puede contactarnos a nivel internacional para descargar nuestros catálogos completos de productos, acceder a las hojas de datos de los equipos y consultar con nuestros ingenieros de diseño de salas blancas.
