Global ducha de aire para sala limpia Las normas exigen velocidades de chorro de ≥25 m/s (GB/T 25915), filtración HEPA H14 (ISO 14644-14) y enclavamientos electrónicos de doble puerta. Si bien la norma estadounidense FED-STD-209E ha sido retirada oficialmente, los compradores siguen utilizando sus clasificaciones de salas blancas junto con las directivas armonizadas CE e ISO de la UE.

Este artículo ofrece una comparación rigurosa y multirregional de las normas chinas GB/T 25915, internacionales ISO 14644 y estadounidenses FED-STD-209E para duchas de aire, detallando el cumplimiento de las normas de exportación y las especificaciones mecánicas. Los responsables de compras B2B, los integradores de sistemas para salas blancas y los ingenieros de cumplimiento de normas de exportación que trabajan con instalaciones globales de salas blancas deberían leer esta guía.

 Sección 1: Panorama global de las normas para duchas de aire en salas blancas

Las duchas de aire para salas blancas sirven como la principal barrera física entre los vestuarios no clasificados y los entornos limpios altamente controlados. Al utilizar agua a alta velocidad, Filtrado HEPA Mediante boquillas de aire, estos sistemas desalojaban y eliminaban físicamente las partículas de la ropa y el equipo de los operarios. Sin embargo, a medida que las cadenas de suministro para la construcción de salas blancas se han globalizado, los compradores B2B suelen encontrarse con normas de ingeniería contradictorias.

A nivel mundial, tres normas principales rigen el diseño, la seguridad y el rendimiento de las duchas de aire para salas blancas:

China GB/T 25915 (y GB 50073):Las normas nacionales chinas son muy detalladas en cuanto a especificaciones estructurales, seguridad eléctrica y rendimiento aerodinámico. La norma GB/T 25915 está muy alineada con la ISO 14644, pero introduce protocolos específicos de ensayo y fabricación, legalmente vinculantes, para las duchas de aire.

ISO 14644 e IEST-RP-CC002.4:La Organización Internacional de Normalización (ISO) define la limpieza del aire en salas blancas, mientras que el Instituto de Ciencias y Tecnología Ambiental (IEST) publica la práctica recomendada definitiva (IEST-RP-CC002.4) que rige la ingeniería de las duchas de aire, la configuración de las boquillas y las metodologías de prueba a nivel mundial.

US FED-STD-209E:Aunque la Administración de Servicios Generales de los Estados Unidos la retiró oficialmente en 2001 y la sustituyó por la norma ISO 14644, la norma FED-STD-209E sigue estando muy arraigada en las compras B2B a nivel mundial. Muchos ingenieros en América y algunas partes de Asia todavía especifican la "Clase 100" (equivalente a ISO 5) o la "Clase 10 000" (equivalente a ISO 7) y esperan que las duchas de aire se prueben según los parámetros de la antigua norma federal.

 Sección 2: Tabla comparativa técnica completa

Al adquirir duchas de aire para proyectos transfronterizos, es fundamental comprender las pequeñas diferencias en las especificaciones estándar para evitar incumplimientos durante la validación de las instalaciones.

 Sección 3: Cumplimiento normativo específico del mercado y certificaciones de exportación

Para importar e instalar con éxito duchas de aire en diferentes mercados internacionales, los compradores B2B deben verificar las marcas reglamentarias específicas:

•Mercado de la Unión Europea (UE):Las duchas de aire exportadas al Espacio Económico Europeo deben llevar la marca CE. Esto requiere el cumplimiento de tres directivas armonizadas:

Directiva de Baja Tensión (LVD) 2014/35/UE:Abarca componentes eléctricos, motores y seguridad del cableado.

Directiva de Máquinas (DM) 2006/42/CE:Cubre las piezas móviles, como las puertas correderas automáticas y los ventiladores.

Directiva de compatibilidad electromagnética (CEM) 2014/30/UE:Garantiza que los componentes electrónicos de la ducha de aire no interfieran con otros equipos de la sala limpia.

•Mercado norteamericano:Los compradores estadounidenses y canadienses suelen exigir el cumplimiento de las normas UL 508A (para el panel de control eléctrico) y NFPA 79 (Norma eléctrica para maquinaria industrial).

•Mercados chinos y asiáticos:Los proyectos deben ajustarse a la norma GB 50073 (Código de diseño de salas limpias) y superar la inspección de control de calidad local antes de la puesta en marcha de la fábrica.

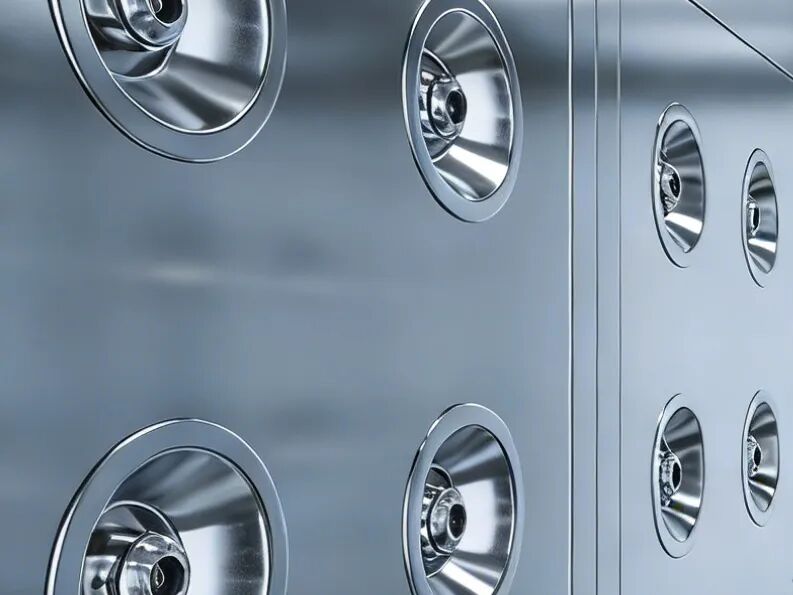

 Sección 4: Ingeniería Duchas de aire KLC para el cumplimiento del triple estándar

Como proveedor líder de equipos para salas blancas B2B, KLC diseña sus duchas de aire para cumplir simultáneamente con los requisitos heredados de GB, ISO/IEST y EE. UU., simplificando el cumplimiento normativo para proyectos globales.

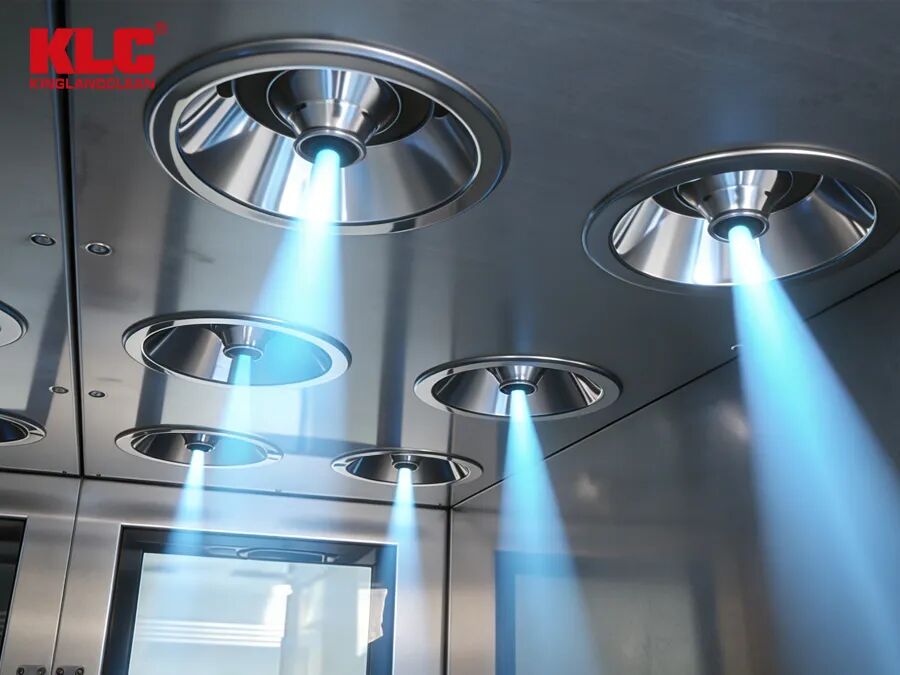

•Potencia aerodinámica: Cada sistema de ducha de aire KLC está equipado con ventiladores centrífugos de doble succión y alta presión que proporcionan velocidades de aire de ≥25 m/s a 30 m/s en la cara de la boquilla, superando los mínimos de la norma GB/T 25915 y de la norma IEST norteamericana.

•Eficiencia de filtración:Incorpora un sistema de filtración multietapa estándar que consta de prefiltros lavables de nailon/sintético y filtros HEPA H14 de primera calidad sellados con gel, cuya eficacia para partículas de 0,3 μm ha sido verificada.

•Sistemas de control avanzados:Equipados con controladores PLC fáciles de usar que incluyen indicaciones de voz programables, tiempos de soplado ajustables (0–99 segundos) y enclavamientos electrónicos de alta fiabilidad que evitan la contaminación cruzada.

•Certificaciones globales:Las duchas de aire KLC cuentan con la certificación CE completa, cumplen con todos los requisitos de la UE en materia de baja tensión (LVD), densidad de corriente (MD) y compatibilidad electromagnética (EMC), y están disponibles con configuraciones eléctricas que cumplen con la normativa UL para el mercado norteamericano.

Sección 5: Preguntas frecuentes (10 preguntas)

P1: ¿Cuál es la diferencia entre GB/T 25915 e ISO 14644 para duchas de aire?

GB/T 25915 es la traducción nacional china de la norma internacional ISO 14644. Si bien están técnicamente armonizadas en cuanto a la clasificación de salas limpias (como Clase 5 o Clase 7), GB/T 25915 se combina con códigos de ingeniería chinos localizados, como GB 50073 y GB 50591. Estos códigos nacionales exigen pruebas estructurales específicas, estrictos requisitos de seguridad eléctrica y velocidades mínimas de chorro de aire más elevadas.

P2: ¿Por qué se considera estándar una velocidad mínima del chorro de 25 m/s en las directrices internacionales?

Se requiere una velocidad mínima de 25 m/s (aproximadamente 5000 pies por minuto) porque las pruebas físicas han demostrado que velocidades inferiores no logran romper las fuerzas electrostáticas y de la capa límite que mantienen las partículas finas de polvo adheridas a las fibras de la ropa. A 25 m/s o más, la energía cinética del chorro de aire es suficiente para agitar violentamente la tela de la ropa. Esta agitación física es necesaria para desprender las partículas submicrónicas, las escamas de piel y el cabello de la ropa del operario, de modo que puedan ser capturados por las rejillas de retorno de aire.

P3: ¿Sigue siendo legalmente válida la norma FED-STD-209E para las especificaciones de duchas de aire en salas blancas?

Oficialmente, la norma FED-STD-209E fue cancelada formalmente en 2001 y ya no es reconocida por organismos reguladores como la FDA ni por organizaciones internacionales de normalización. Sin embargo, en la práctica, muchos diseños de salas blancas, documentos de adquisición B2B y planos de ingeniería en Estados Unidos y en las cadenas de suministro de semiconductores globales siguen utilizando la terminología FED-STD-209E (por ejemplo, «Clase 100» en lugar de «Clase ISO 5»). Las modernas duchas de aire diseñadas según la norma ISO 14644 son totalmente compatibles con las especificaciones de la antigua FED-STD-209E e incluso las superan con creces.

P4: ¿Qué normas de seguridad eléctrica y de maquinaria se aplican a las duchas de aire con certificación CE?

Para que una ducha de aire obtenga la certificación CE, debe cumplir tres directivas principales. La Directiva de Baja Tensión (LVD) 2014/35/UE regula el aislamiento eléctrico, la puesta a tierra y la seguridad del cableado. La Directiva de Maquinaria (MD) 2006/42/CE regula la seguridad mecánica, garantizando que las piezas móviles, como las puertas automáticas, no presenten riesgo de atrapamiento. La Directiva de Compatibilidad Electromagnética (CEM) 2014/30/UE garantiza que la ducha de aire no emita ruido electromagnético que pueda interferir con equipos sensibles de laboratorio o de semiconductores.

P5: ¿Puede una ducha de aire estándar cumplir con los requisitos de las Buenas Prácticas de Fabricación (BPF) de la UE y de la FDA de EE. UU.?

Sí, una ducha de aire de alta calidad puede cumplir con ambos estándares si está diseñada correctamente. Tanto la FDA de EE. UU. (basándose en las prácticas recomendadas por IEST) como las GMP de la UE (basándose en la norma ISO 14644) exigen separación física, enclavamiento de doble puerta y recirculación de aire con filtro HEPA. Para cumplir con ambos marcos regulatorios, la ducha de aire debe utilizar filtros HEPA de grado H14, mantener una velocidad mínima del aire de 25 m/s, utilizar acero inoxidable SUS 304 no poroso e incorporar un sistema de enclavamiento electrónico que impida la apertura simultánea de ambas puertas.

P6: ¿Qué grado de filtración se requiere para el sistema de recirculación de una ducha de aire?

Un sistema de ducha de aire debe emplear un sistema de filtración de dos etapas. La primera etapa consiste en un prefiltro (grado G4 o F7) diseñado para retener pelusa, fibras y cabello de mayor tamaño. La segunda etapa debe ser un filtro HEPA terminal. Según las normas internacionales para salas blancas, el filtro HEPA debe ser al menos de grado H13 (99,95 % de eficiencia), aunque líderes del sector como KLC utilizan filtros HEPA de grado H14 (99,995 % de eficiencia a 0,3 μm) para ofrecer un mayor margen de seguridad y garantizar que el aire recirculado esté completamente libre de partículas.

P7: ¿Cómo funciona el sistema de enclavamiento electrónico durante un corte de energía?

Por motivos de seguridad, los enclavamientos electrónicos de las puertas deben tener una configuración predeterminada a prueba de fallos. En caso de un fallo total de alimentación o si se pulsa el botón de parada de emergencia, los cierres electromagnéticos deben desactivarse inmediatamente. Esto desbloquea ambas puertas simultáneamente, permitiendo a los operarios salir por cualquiera de los lados de la ducha de aire, de conformidad con las normas internacionales de seguridad contra incendios y de salidas de emergencia.

P8: ¿Por qué el tiempo de autopurificación es una métrica crítica para las duchas de aire en salas blancas?

El tiempo de autopurificación es el tiempo necesario para que el volumen de aire interno de la ducha de aire vuelva a su nivel de limpieza inicial después de que un operador salga. Durante un ciclo, el polvo y las fibras se desprenden y se depositan en la cámara de aire. Si el siguiente operador entra inmediatamente antes de que se filtre este polvo, pisará una nube de partículas en suspensión. Las normas estándar exigen que el ciclo de autopurificación elimine el 99 % del polvo en suspensión en 60 segundos, lo cual se logra mediante renovaciones de aire de alta frecuencia dentro de la cámara de la ducha de aire.

P9: ¿Con qué frecuencia se deben reemplazar los prefiltros y los filtros HEPA en una ducha de aire?

Los prefiltros G4 son componentes de uso intensivo y deben limpiarse o reemplazarse cada 1 a 3 meses, según el tránsito de personal. El filtro HEPA H14 principal está protegido por estos prefiltros y funciona en un circuito de recirculación relativamente limpio, con una vida útil típica de entre 2 y 5 años. El reemplazo del filtro HEPA debe realizarse cuando la velocidad del aire descienda por debajo del umbral crítico de 20 m/s o cuando una prueba de aerosol PAO revele una fuga en el medio filtrante.

P10: ¿Cómo verifica KLC que sus duchas de aire cumplen con las regulaciones de importación extranjeras?

Cada ducha de aire fabricada por KLC se somete a un exhaustivo protocolo de pruebas de aceptación en fábrica (FAT, por sus siglas en inglés) en nuestras instalaciones de Guangzhou. Este protocolo incluye la verificación de la velocidad del aire en todas las boquillas, la comprobación del sistema de bloqueo de las puertas, la realización de pruebas de rigidez dieléctrica y un análisis de la integridad del filtro PAO. Proporcionamos la documentación completa de las pruebas FAT, certificados de conformidad CE y diagramas eléctricos con cada envío para garantizar un despacho de aduanas sin contratiempos y una rápida puesta en marcha in situ.

Sección 6: Conclusiones y recomendaciones

La adquisición de equipos para salas blancas en instalaciones globales exige prestar especial atención a las normas regionales. Elegir una ducha de aire que cumpla con las normas chinas GB/T 25915, ISO 14644 y la antigua FED-STD-209E garantiza un cumplimiento normativo impecable y un control de la contaminación fiable. Las duchas de aire de alta velocidad con marcado CE de KLC ofrecen a los compradores B2B una solución fiable y con certificación internacional para entornos de salas blancas exigentes.

Consulte a los expertos en ingeniería de KLC para seleccionar las especificaciones adecuadas de ducha de aire para sus instalaciones enKLC Internacional.
