Al entrar en una moderna planta de fabricación de obleas de semiconductores o en un taller biofarmacéutico de alta tecnología, uno se encuentra con ingenieros completamente equipados, brazos robóticos que se mueven con precisión y un entorno tan limpio que casi parece estar al vacío. El suave zumbido del sistema de purificación de aire parece contar la historia de la incansable búsqueda de la limpieza absoluta por parte de la humanidad. Esta es la sala limpia: la piedra angular de la fabricación moderna de alta tecnología.

Sala limpia: una fortaleza industrial a nivel micrométrico

Una sala limpia, también conocida como sala de ambiente controlado, no es simplemente una habitación que se limpia físicamente, sino un entorno controlado creado mediante métodos de ingeniería precisos. Su función principal radica en controlar las partículas de polvo en suspensión, los microorganismos, los gases nocivos y otros contaminantes hasta alcanzar concentraciones extremadamente bajas para cumplir con los estrictos requisitos de procesos de fabricación específicos.

• Estándares de limpieza a nivel micrométricoLa limpieza de una sala limpia se rige por estándares internacionales (como la norma ISO 14644-1), con niveles que van desde la Clase 1 (la más alta) hasta la Clase 9. Por ejemplo, en una sala limpia de Clase 5 (equivalente a la antigua norma "Clase 100"), el número de partículas mayores de 0,5 micras por metro cúbico de aire no debe superar las 3520. En contraste, la cantidad de partículas en el aire de un entorno urbano común puede alcanzar varios millones. En el campo de la fabricación de chips, cuando el ancho de línea entra en la era de los 3 nanómetros, incluso la partícula de polvo más pequeña puede convertirse en un "asesino letal" que causa defectos en el producto.

• Control integral que va más allá de la limpiezaAdemás de las partículas, una sala limpia debe controlar con precisión la temperatura, la humedad, la presión diferencial, la electricidad estática e incluso las vibraciones. Por ejemplo, las áreas de fotolitografía de semiconductores requieren que las fluctuaciones de temperatura se controlen dentro de ±0,1 °C para evitar desalineaciones causadas por la expansión y contracción térmica; al mismo tiempo, mantener una presión positiva dentro de la sala limpia puede impedir eficazmente la entrada de aire sucio sin filtrar.

Elemento central del diseño: Construir un ecosistema "sin contaminación".

El objetivo de diseño de una sala limpia va mucho más allá de simplemente "filtrar el aire"; se trata de creando un ecosistema dinámicoCapaz de resistir y eliminar continuamente la contaminación. Los principios de diseño fundamentales se reflejan en los siguientes aspectos:

• El arte de la organización del flujo de aire:El flujo de aire es esencial para el buen funcionamiento de una sala limpia. Los diseñadores utilizan simulaciones de dinámica de fluidos computacional (CFD) para optimizar las trayectorias del flujo de aire, asegurando que el aire limpio distribuya uniformemente toda el área de trabajo y elimine rápidamente los contaminantes. En las áreas limpias de mayor nivel, se suele utilizar un flujo vertical unidireccional (laminar), donde el aire limpio fluye de arriba hacia abajo como un pistón de aire para eliminar los contaminantes con la máxima eficiencia.

• Sellado de estructuras de edificios: Las paredes, los techos y los suelos del taller conforman la "piel" del espacio limpio. Todos los materiales deben ser lisos, antipolvo, resistentes al polvo y a la corrosión, como los paneles de acero prelacado, las láminas de acero inoxidable y los suelos autonivelantes de epoxi. Todas las juntas requieren acabados redondeados y un sellado fiable, y todas las tuberías deben estar ocultas para eliminar cualquier rincón donde pueda acumularse suciedad.

• Monitoreo dinámico inteligente:Las salas blancas modernas son una "entidad viva inteligente". Al desplegar contadores de partículas láser, sensores de temperatura y humedad y medidores de presión diferencial, combinados con un Sistema de gestión de edificios (BMS)Se puede lograr una monitorización en tiempo real las 24 horas del día, los 7 días de la semana, y un ajuste automático de los parámetros ambientales, lo que garantiza que cualquier anomalía menor se detecte y se aborde de inmediato.

Arma principal: La 'Skynet' construida con equipos de filtración multietapa.

La clave para lograr la purificación definitiva reside en una coordinación meticulosa.sistema de equipos de filtración, que funciona como los "superpulmones" de un taller, proporcionando múltiples capas de protección para garantizar un aire limpio.

• Filtros de eficiencia primaria y media (prefiltración):Esta es la primera línea de defensa en un sistema de purificación de aire. El filtro primario (como el de grado G4) intercepta partículas grandes de más de 5 micras, incluyendo polvo y cabello; el filtro de eficiencia media (como el de grado F8) captura partículas medianas de entre 1 y 5 micras. Su función principal es proteger los filtros terminales de alta eficiencia y prolongar su vida útil.

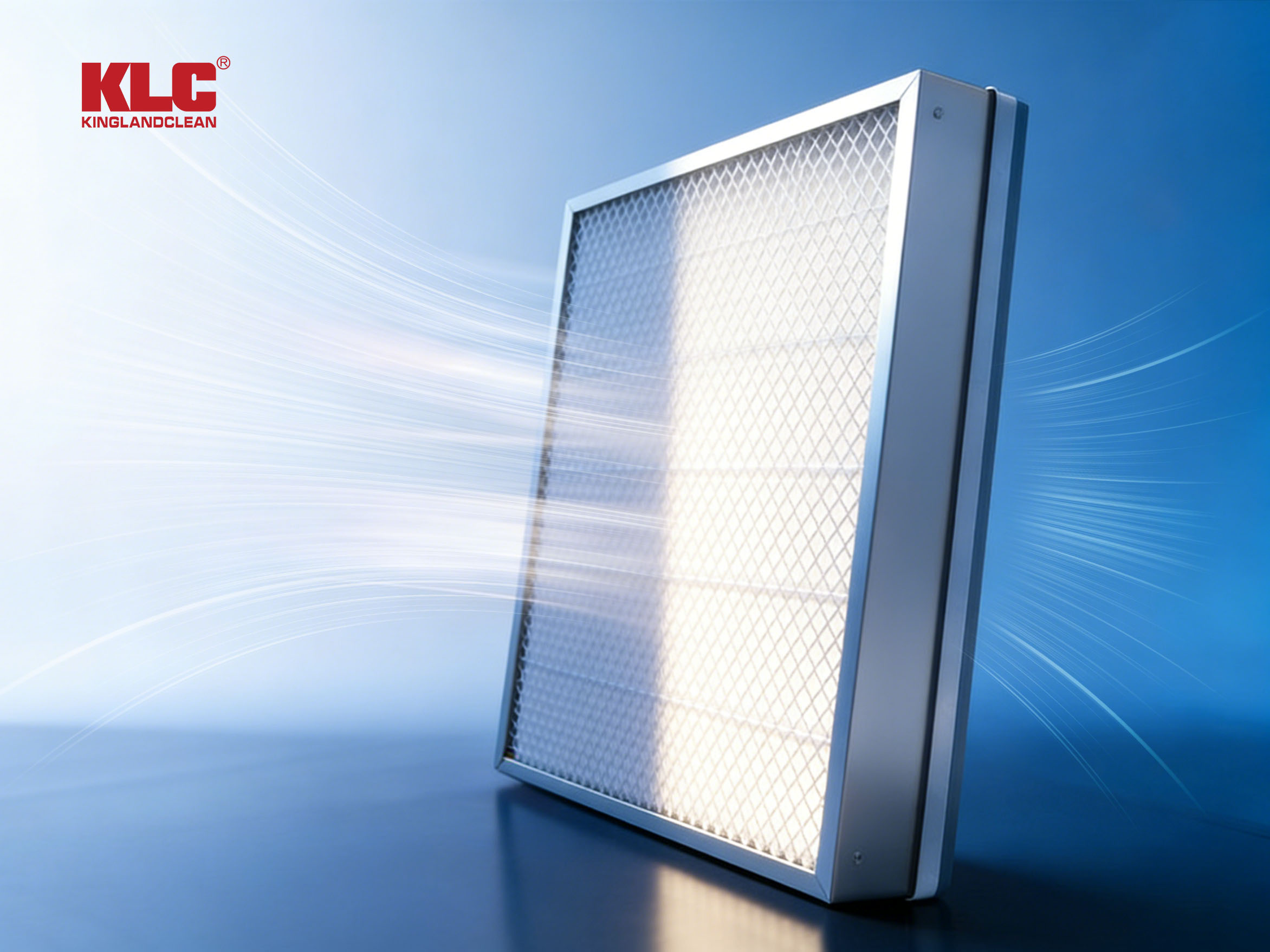

• Filtros de alta eficiencia/ultra alta eficiencia (HEPA/ULPA):Este es el "corazón" de una sala limpia.Filtro de aire de partículas de alta eficiencia (HEPA)Los filtros pueden capturar el 99,97% de las partículas tan pequeñas como 0,3 micras, mientras que los más avanzadosAire de penetración ultrabaja (ULPA) Los filtros pueden capturar incluso partículas más pequeñas. Instalados al final del sistema de suministro de aire (como en Unidad de filtro de ventilador (FFU), Son la garantía final de que el aire suministrado a la sala limpia cumple con el nivel de limpieza requerido.

• Filtros químicos (Control AMC):
