Palabras clave: filtro de carbón activado vs. HEPA, filtro de aire para la eliminación de COV, filtración química vs. filtración de partículas
La principal diferencia entre el carbón activado y filtros HEPA La diferencia radica en sus mecanismos de filtración: los filtros HEPA utilizan mecanismos de atrapamiento físico (intercepción, impacto inercial y difusión) para eliminar partículas sólidas y aerosoles en suspensión en el aire, mientras que los filtros de carbón activado se basan en la adsorción química para capturar gases a nivel molecular, compuestos orgánicos volátiles (COV) y olores.
Este artículo examina la ciencia subyacente, los materiales y las configuraciones de la filtración con carbón activado en comparación con la filtración HEPA. Incluye una tabla exhaustiva de compatibilidad con contaminantes, describe las secuencias de instalación óptimas y analiza las variantes de carbón impregnado. Esta guía técnica está dirigida a ingenieros químicos de procesos, responsables de salas blancas y responsables de seguridad ambiental.
Para diseñar un sistema HVAC eficaz para salas blancas, los ingenieros deben distinguir entre la contaminación por partículas y la contaminación molecular gaseosa. Estas dos categorías de contaminantes existen en estados físicos completamente diferentes y requieren tecnologías de separación física y química totalmente distintas.
Los filtros de aire de partículas de alta eficiencia (HEPA) están hechos de densas redes orientadas aleatoriamente de microfibras de vidrio de borosilicato. La filtración HEPA se basa en cuatro mecanismos físicos distintos: 1. Intercepción: Captura partículas de tamaño medio (0,1 μm a 1,0 μm) cuando se encuentran dentro del radio de una partícula de una fibra. 2. Impacto inercial: Captura partículas grandes y pesadas (≥1,0 μm) cuya inercia las obliga a colisionar directamente con la fibra. 3. Difusión browniana: Captura partículas extremadamente pequeñas (<0,1 μm) cuyo movimiento errático en zigzag aumenta sus posibilidades de chocar con una fibra. 4. Atracción electrostática: Una carga electrostática atrae partículas a la superficie de la fibra.
En conjunto, estos mecanismos atrapan al menos el 99,97 % de las partículas de hasta 0,3 μm, que es el tamaño de partícula de mayor penetración (MPPS, por sus siglas en inglés).
Los contaminantes gaseosos —COV, vapores ácidos y olores— existen como moléculas individuales demasiado pequeñas (<0,001 μm) para ser capturados por fibras HEPA. Para eliminar estos gases, los sistemas se basan en carbón activado con un área superficial interna de 1000–1500 m²/g: * Adsorción física (fisisorción): Las moléculas gaseosas son atraídas y retenidas por fuerzas de Van der Waals en la red microporosa del carbón. * Adsorción química (quimisorción): El carbón se impregna químicamente con reactivos activos que neutralizan químicamente las moléculas tóxicas o corrosivas.
Categoría de contaminante | Ejemplos de contaminantes específicos | Rendimiento del filtro HEPA | Rendimiento del carbón activado | Solución óptima |
Partículas grandes | Polen, escamas de piel, fibras textiles (≥5,0 μm) | Captura al 100% | No aplicable | Prefiltro G4 |
Partículas finas | Polvo atmosférico, hollín diésel (0,3–2,5 μm) | ≥99,97% | No aplicable | F8 V-Bank → H14 HEPA |
Microorganismos | Bacterias, esporas de moho (0,5–10,0 μm) | ≥99,99% | Pobre | Filtro HEPA H14 (Terminal) |
virus | Gripe, patógenos en aerosol (0,02–0,3 μm) | ≥99,97% (por difusión) | Pobre | Filtro HEPA H14 o ULPA |
COV de alto peso molecular | Benceno, tolueno, vapores de disolventes (moleculares) | 0% | Excelente (>95%) | Carbón activado estándar |
Formaldehído | Vapores de formalina (molecular) | 0% | De mala calidad (requiere soportes especiales) | Carbón impregnado con permanganato |
Gases ácidos | SO₂, NO₂, HCl (molecular) | 0% | Pobre (requiere medios alcalinos) | Carbón impregnado con KOH |
Gases alcalinos | Amoníaco, aminas orgánicas (moleculares) | 0% | Pobre (requiere medios ácidos) | Carbono impregnado con ácido fosfórico |
Etapa 1: Prefiltro de partículas (G4/F8): Debe colocarse siempre antes del carbón activado. Sin prefiltración, las partículas finas de polvo obstruyen los microporos del carbón (lo que provoca su obstrucción), inutilizando este costoso material filtrante.
Etapa 2: Lecho de carbón activado: captura contaminantes moleculares gaseosos y COV en la fase intermedia del proceso. El aire fluye a través del lecho de carbón, que puede liberar diminutas partículas de carbono.
Etapa 3: Filtro terminal HEPA/ULPA (H13/H14): Ubicado después del lecho de carbón. Captura las partículas finas de carbón liberadas por el lecho de carbón, garantizando así un suministro de aire completamente limpio.
Diseño de salas blancas para semiconductores (control de AMC): Prefiltro G4 → Carbón impregnado con KOH → Carbón impregnado con ácido fosfórico → Banco V F9 → Terminal ULPA FFU Objetivo: Controla la contaminación molecular en el aire (AMC), evitando la neblina de las obleas.
Diseño de síntesis de API farmacéuticos y estériles: Panel G4 → Carbón activado estándar → Banco V compacto F8 → Terminal H14 HEPA Objetivo: Elimina los vapores de disolventes químicos manteniendo un entorno estéril.
Diseño de vivarios de alta contención (Extracción de laboratorio de animales): Panel G4 → Carbón activado estándar → Extracción HEPA H14 terminal Objetivo: Captura grandes volúmenes de amoníaco y olores de caspa antes de que el aire se descargue al exterior.
•Impregnación con permanganato de potasio (KMnO₄): Objetivo: Formaldehído, H₂S, NO, SO₂. Mecanismo: Un agente oxidante fuerte convierte los gases tóxicos en sales inorgánicas estables y no volátiles.
•Impregnación con hidróxido de potasio (KOH): Objetivo: Gases ácidos, incluidos HCl, Cl₂ y ácidos orgánicos volátiles. Mecanismo: La neutralización ácido-base protege los circuitos de cobre sensibles.
•Impregnación con ácido fosfórico (H₃PO₄) — Objetivo: Amoníaco, aminas orgánicas. Mecanismo: Neutraliza químicamente los gases alcalinos; muy útil en laboratorios con animales.
A diferencia de los filtros de partículas, cuyo intervalo de reemplazo depende de la caída de presión, los filtros de carbón activado mantienen una caída de presión constante incluso cuando están completamente saturados. La saturación del carbón debe controlarse mediante detectores de gases químicos, detectores de fotoionización (PID) o registrando las horas de funcionamiento. Una vez que se produce una fuga química y se detectan olores o COV aguas abajo, el carbón debe reemplazarse.
No, la regeneración in situ de los filtros de carbón activado no es práctica para salas blancas. La desorción de los COV atrapados en el carbón requiere hornos de activación térmica a escala industrial que operen a temperaturas superiores a 800 °C en una atmósfera de vapor controlada y libre de oxígeno. Intentar lavar los filtros de carbón con agua solo obstruirá los microporos con depósitos minerales.
Las moléculas de agua son altamente polares y compiten con las moléculas de COV por los sitios de adsorción dentro de los microporos del carbono. Cuando la humedad relativa (HR) supera el 60%, el vapor de agua comienza a condensarse dentro de los poros del carbono, impidiendo que las moléculas del gas objetivo accedan a los sitios de adsorción.
AMC se refiere a contaminantes químicos gaseosos que pueden degradar los procesos de fabricación de semiconductores. A diferencia de las partículas sólidas, las moléculas de AMC eluden los filtros HEPA estándar y reaccionan químicamente con las obleas de silicio, provocando opacidad, degradación del óxido de puerta y corrosión del metal. Por ello, son esenciales los filtros de carbón impregnados químicamente.
El índice de yodo (mg/g) indica el volumen de microporos del carbón y su capacidad para adsorber moléculas de bajo peso molecular; cuanto mayor sea el valor, mejor. El índice CTC mide la capacidad del carbón para adsorber moléculas de disolventes orgánicos de mayor tamaño. Los filtros de carbón industriales de alta calidad suelen tener un índice de yodo superior a 1000 mg/g y un índice CTC superior al 60 %.
No. Los filtros HEPA de fibra de vidrio estándar no pueden capturar olores, sustancias químicas gaseosas ni COV. Las moléculas gaseosas son más pequeñas que 0,001 micras, lo que les permite atravesar la matriz de fibra HEPA sin interactuar con los mecanismos de retención físicos.
Una vez que el carbón activado alcanza su punto de saturación, ya no puede adsorber nuevas moléculas gaseosas. Si la temperatura aumenta o cambian los patrones de flujo de aire, el filtro puede sufrir una desorción, en la que los compuestos tóxicos o volátiles previamente atrapados se liberan de nuevo al flujo de aire en altas concentraciones, lo que supone un grave riesgo de contaminación.
Siempre debe instalarse un filtro de partículas de grado F8 o H13 después del lecho de carbón activado. Este filtro actúa como una barrera física que retiene las partículas finas de carbón liberadas por el lecho, garantizando que el aire de suministro permanezca completamente libre de partículas.
Los filtros de carbón de panel delgado suelen añadir entre 40 y 80 Pa de resistencia a caudales de aire estándar. Los filtros de fase gaseosa de lecho profundo o los bloques de carbón en V de alta resistencia pueden añadir entre 120 y 250 Pa de resistencia, lo que exige una cuidadosa selección del ventilador durante la fase de diseño del sistema de climatización.
El carbón activado puede eliminar el ozono (O₃) mediante una reacción de reducción catalítica que descompone la molécula de ozono en oxígeno (O₂). Sin embargo, el carbón activado convencional es muy poco eficaz para capturar el monóxido de carbono (CO) debido a su bajo peso molecular y escasa afinidad polar. Para eliminar el CO se requieren catalizadores especializados de óxido de metal de transición, como la hopcalita.

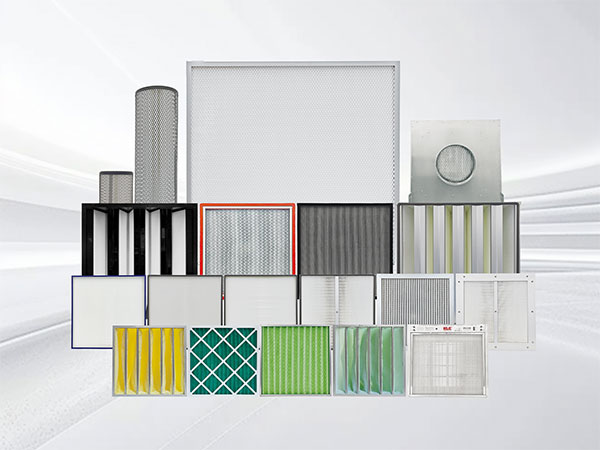

La regla fundamental es simple: los filtros HEPA eliminan partículas y el carbón activado elimina gases; no se pueden intercambiar. Una estrategia completa de purificación del aire para salas blancas debe abordar ambas categorías de contaminantes mediante una filtración complementaria y por etapas. Para obtener asesoramiento técnico sobre sistemas de filtración combinados y adquirir filtros de carbón activado, filtros HEPA y filtros medianos V-bank certificados, visiteKLC Internacional.
